Warrior 18V Cordless 3/8 Inch Drill/Driver Kit Instruction Manual

1. פּראָדוקט איבערview

The Warrior 18V Cordless 3/8 Inch Drill/Driver Kit is designed for various drilling and driving tasks around the home and workshop. This versatile tool features a variable speed trigger, an electric brake, and 20 torque clutch settings for precise control. A keyless chuck allows for quick and easy bit changes, and a built-in LED light illuminates the work area for improved visibility in dark corners. The included 18V Lithium-Ion battery is interchangeable with other 18 Volt Warrior tools, offering convenience and flexibility.

שליסל פֿעיִקייטן:

• Variable speed, reversible operation
• Electric brake for immediate stopping
• 20 torque clutch settings for diverse applications
• Keyless chuck for quick bit changes
• Integrated LED light for enhanced visibility
• 18 Volt Lithium-Ion battery, interchangeable with other Warrior 18V tools

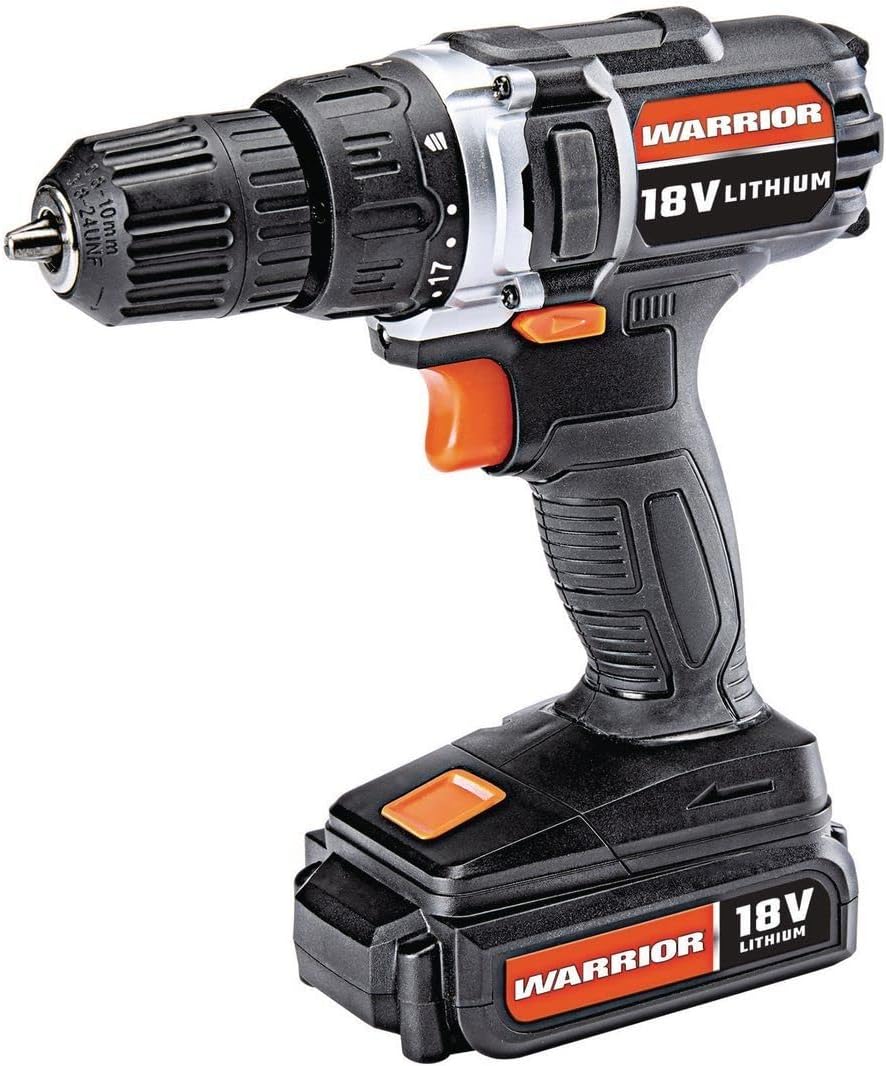

Figure 1: The Warrior 18V Cordless 3/8 Inch Drill/Driver Kit, showcasinג זײַן קאָמפּאַקטן דיזײַן און שליסל פֿעיִקייטן.

2. סעטאַפּ

2.1 באַטעריע טשאַרדזשינג און ינסטאַלירונג

1. טשאַרדזשינג די באַטאַרייע: Connect the provided barrel charger to the charging port located on the battery pack. Plug the charger into a standard electrical outlet. The indicator light on the charger will show the charging status (e.g., red for charging, green for fully charged). Ensure the battery is fully charged before first use.
2. ינסטאָלינג די באַטאַרייע: Align the battery pack with the base of the drill handle. Slide the battery into place until it clicks securely. Ensure it is firmly seated to prevent accidental detachment during operation.
3. רימוווינג די באַטערי: Press the battery release buttons (typically on the sides of the battery pack) and slide the battery out of the drill handle.

2.2 אריינשטעלן און ארויסנעמען באָר־ביטן

1. עפֿנט דעם טשאַק: Rotate the front collar of the keyless chuck counter-clockwise until the jaws are wide enough to accept the desired drill bit or driver bit.
2. אַרייַנלייגן די ביסל: Insert the shank of the drill bit or driver bit into the chuck jaws. Ensure the bit is centered and inserted as far as possible without touching the chuck body.
3. פֿעסטצוציען דעם טשאַק: Rotate the front collar of the chuck clockwise until the jaws firmly grip the bit. For maximum grip, give it an extra twist by hand.
4. Remove the Bit: דריי דעם פראָנט קאָלנער פון דעם טשאַק קעגן-זייגער-ווייז צו לאָזן לויז די קיעפער און אַרויסנעמען דעם ביט.

פיגורע 2: איבערview of the drill's features, including the 20 clutch settings, LED light, variable speed, and lightweight design.

3. אַפּערייטינג ינסטרוקטיאָנס

3.1 אײַנשטעלן/אויסשטעלן און קאָנטראָל פֿון פֿאַרשידענע גיכקייטן

• To start the drill, press the trigger switch. The speed of the drill is controlled by the amount of pressure applied to the trigger; pressing it further increases the speed.
• To stop the drill, release the trigger switch. The electric brake will engage, stopping the chuck rotation quickly.

3.2 פאָרווערטס/צוריקקער ראָטאַציע

• דער פאָרווערטס/רעווערס סעלעקטאָר סוויטש איז ליגן העכער דעם טריגער.
• דריק דעם קנעפּל צו די לינקס פֿאַר פאָרווערטס ראָטאַציע (פֿאַר בויערן און אַרײַנדריבן שרויפן).
• Push the switch to the right for reverse rotation (for removing screws or backing out drill bits).
• ווען דער סוויטש איז אין דער צענטער פאזיציע, איז דער טריגער פארשפארט, פארמיידנדיג אקצידענטאלע אנפאנגען.

3.3 Torque Clutch Settings

• The torque clutch ring is located behind the chuck. It has 20 numbered settings and a drill symbol.
• Rotate the ring to select the desired torque setting. Lower numbers provide less torque, suitable for smaller screws and softer materials to prevent over-driving or stripping. Higher numbers provide more torque for larger screws and harder materials.
• For drilling applications, select the drill symbol setting for maximum torque.

3.4 געפירט אַרבעט ליכט

• The integrated LED work light automatically illuminates when the trigger is pressed, providing light to the work surface.

Figure 3: The Warrior 18V Cordless Drill in use, demonstrating its application for household tasks like installing a grab bar.

4. וישאַלט

4.1 אַלגעמיינע רייניקונג

• Keep the tool's air vents clean and free of debris to ensure proper motor cooling.
• ווישט אָפּ דאָס געצייַג מיט אַ ריינעם, דamp שטאָף. דו זאלסט נישט נוצן האַרב קעמיקאַלז אָדער אַברייסיוו קלינערז.
• Regularly inspect the chuck jaws for wear and clean any accumulated dust or debris.

4.2 באַטעריע זאָרג און סטאָרידזש

• סטאָר די באַטאַרייע אין אַ קיל, טרוקן אָרט אַוועק פון דירעקט זונשייַן און עקסטרעם טעמפּעראַטורעס.
• For long-term storage, it is recommended to charge the battery to approximately 50% capacity.
• Avoid completely draining the battery before recharging, as this can reduce its lifespan.

5. טראָובלעשאָאָטינג

5.1 Drill Does Not Operate

• פאַרזיכערן די באַטאַרייע איז גאָר באפוילן און רעכט אינסטאַלירן.
• קאָנטראָלירט אַז דער פֿאָרווערטס/צוריק סעלעקטאָר סוויטש איז נישט אין דער צענטער (פארשפארט) פּאָזיציע.
• Verify that the charger is disconnected from the battery when attempting to operate the drill.

5.2 Reduced Power or Performance

• The battery may be low on charge. Recharge the battery.
• The torque clutch setting may be too low for the task. Adjust to a higher setting or the drill mode.
• Ensure the drill bit is sharp and appropriate for the material being worked on.

6. ספּעסאַפאַקיישאַנז

7. וואָראַנטי און שטיצן

Specific warranty information and customer support contact details were not provided in the product data. Please refer to the product packaging or the manufacturer's official webזייטל פֿאַר די מערסט אַרויף-צו-דאַטע וואָראַנטי טערמינען און שטיצע אָפּציעס.
