Magewell Ultra Encode SDI (Model 53050) User Manual

1. הקדמה

The Magewell Ultra Encode SDI (Model 53050) is a versatile live stream encoder designed for professional AV applications. It supports high-quality H.264, H.265 (HEVC), and NDI|HX encoding, along with multiple streaming protocols. This manual provides detailed instructions for setting up, operating, maintaining, and troubleshooting your Ultra Encode SDI device.

Figure 1.1: Magewell Ultra Encode SDI (Model 53050) device.

2. פּעקל אינהאַלט

Please verify that all items listed below are included in your package. If any items are missing or damaged, contact your vendor or Magewell support.

• Magewell Ultra Encode SDI (Model 53050) Unit
• Power Adapter (with regional plugs)
• USB 2.0 Type B cable
• Wi-Fi אַנטענע
• טי-קלאַמער

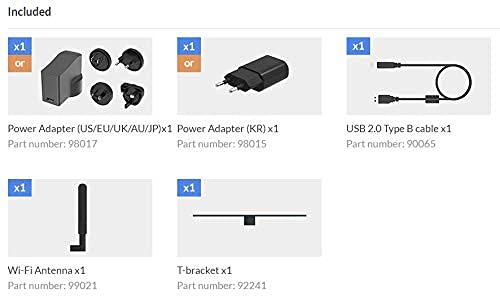

Figure 2.1: Included accessories with the Ultra Encode SDI.

3. פּראָדוקט איבערview

The Ultra Encode SDI features various ports and indicators for connectivity and status monitoring. Familiarize yourself with these components before setup.

3.1 Front/Side Panel

Figure 3.1: Front/Side panel with audio ports, status LEDs, and USB port.

• LINE אָוט: 3.5 מם אַודיאָ רעזולטאַט.
• שורה אין: 3.5 מם אַודיאָ אַרייַנשרייַב.
• PWR LED: מאַכט גראדן.
• אין LED: Input signal status.
• לייוו געפירט: Streaming status.
• ETH LED: Ethernet connection status.
• Wi-Fi LED: Wi-Fi קשר סטאַטוס.
• OPTION: USB port for optional accessories or configuration.

3.2 דערציען פּאַנעל

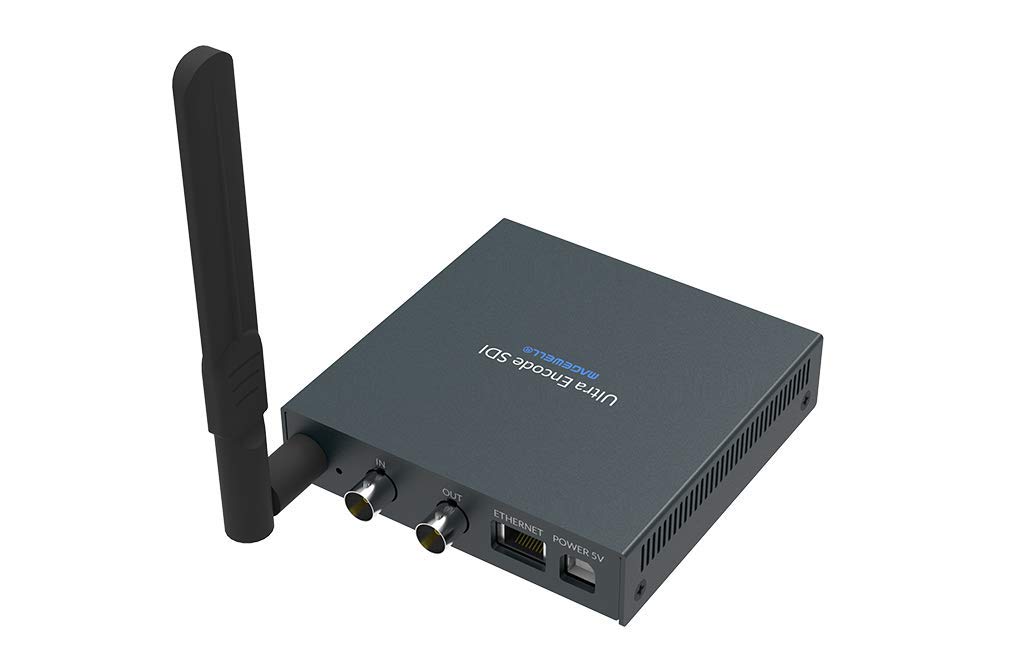

Figure 3.2: Rear panel with video, network, and power connections.

• IN (SDI): SDI/3G video input.
• OUT (SDI): SDI/3G loop-through output.
• עטערנעט: RJ45 פּאָרט פֿאַר ווייערד נעץ פֿאַרבינדונג.
• POWER 5V: מאַכט אַרייַנשרייַב פּאָרט.

3.3 פּאָרט דיאַגראַמע

Figure 3.3: Comprehensive port and indicator diagram.

4. סעטאַפּ

Follow these steps to set up your Magewell Ultra Encode SDI device.

4.1 פיזישע פֿאַרבינדונגען

1. פאַרבינדן מאַכט: שטעקט אריין דעם צוגעשטעלטן מאַכט אַדאַפּטער אין דעם מאַכט 5 וו port on the rear panel and then into a power outlet. The PWR LED on the front panel should illuminate.
2. פֿאַרבינדן ווידעאָ אַרייַנגאַנג: Connect your SDI/3G video source to the IN (SDI) port on the rear panel. If you need to loop the signal through, connect a cable from the OUT (SDI) port to your monitoring device.
3. קאָננעקט אַודיאָ (אָפּטיאָנאַל): If using analog audio, connect your audio source to the LINE IN port and your audio monitoring device to the LINE OUT פּאָרט.
4. פאַרבינדן נעץ:
   • ווייערד: Connect an Ethernet cable from your network router or switch to the עטהערנעט port on the rear panel. The ETH LED should illuminate.
   • ווירעלעסס: Screw the provided Wi-Fi antenna onto the antenna socket. You will configure the Wi-Fi connection via the web צובינד. די ווי-פי LED will indicate connection status.

4.2 ערשטע קאָנפיגוראַציע (Web צובינד)

The Ultra Encode SDI is configured via a web-באזירטע אינטערפייס. צו צוקומען דערצו:

1. Ensure your computer is on the same network as the Ultra Encode SDI.
2. Use a network scanning tool or check your router's connected devices list to find the IP address of the Ultra Encode SDI. Alternatively, some devices may have a default IP or a discovery tool.
3. עפענען א web בלעטערער און אַרייַן די IP אַדרעס פון די מיטל אין די אַדרעס באַר.
4. Log in using the default credentials (refer to the device's quick start guide or Magewell documentation for default username and password).
5. פון די web interface, you can configure network settings (including Wi-Fi), video/audio input parameters, encoding settings, and streaming destinations.

5. אַפּערייטינג ינסטרוקטיאָנס

The Ultra Encode SDI offers flexible encoding and streaming capabilities.

5.1 קאָדירונג סעטטינגס

• The device supports H.264 and H.265 (HEVC) video encoding. Select the desired codec and adjust parameters such as bitrate (up to 16Mbps), resolution, and frame rate via the web צובינד.
• Audio encoding options are also available for optimal quality and compatibility.

5.2 Streaming Protocols

The Ultra Encode SDI supports various streaming protocols:

• RTMP/RTMPS: Commonly used for live streaming to platforms like YouTube, Facebook, and Twitch. Configure the server URL and stream key in the web צובינד.
• HLS: HTTP Live Streaming for adaptive bitrate delivery.
• SRT: Secure Reliable Transport protocol for low-latency, high-quality video transport over unreliable networks.
• NDI|HX: NewTek's NDI|HX encoding for IP production workflows. Enable and configure NDI|HX output in the web צובינד.

5.3 Configurable Presets

The device includes configurable presets for easy streaming to popular platforms:

• Access the presets section in the web צובינד.
• Select a platform (e.g., Facebook, Twitch, YouTube) and enter your stream key or login details as prompted.
• Activate the preset to begin streaming.

6. וישאַלט

Proper maintenance ensures the longevity and optimal performance of your Ultra Encode SDI.

• רייניקונג: ניצט אַ ווייכע, טרוקענע שטאָף צו רייניקן די אויסערלעכע זייט פון דעם אַפּאַראַט. פֿאַרמייַדט פליסיקע רייניקונגס־מיטלען אָדער אַברייסיוו מאַטעריאַלן.
• ווענטילאַטיאָן: זיכער מאַכן אַז די דעווייס איז געשטעלט אין אַ גוט-ווענטילירטן אָרט צו פאַרמייַדן איבערהיצונג. פאַרשטאָפּט נישט די ווענטילאַציע עפענונגען.
• Firmware דערהייַנטיקונגען: Periodically check the Magewell official website for firmware updates. Updating the firmware can provide new features, performance improvements, and bug fixes. Follow the instructions provided by Magewell for safe firmware updates.
• סטאָרידזש: ווען נישט אין באַנוץ פֿאַר לענגערע פּעריאָדן, זאָל מען דאָס אַפּאַראַט אויפֿהיטן אין אַ קיל, טרוקן אָרט, אַוועק פֿון דירעקטער זון און עקסטרעמע טעמפּעראַטורן.

7. טראָובלעשאָאָטינג

די סעקציע באהאנדלט אלגעמיינע פראבלעמען וואס איר קענט באגעגענען.

• קיין מאַכט:
  • זיכער מאַכן אַז דער מאַכט אַדאַפּטער איז זיכער פארבונדן צום מיטל און אַ אַרבעטנדיקן מאַכט ווענטיל.
  • Verify the power adapter is the correct one supplied with the device.
• No Video Input:
  • Check the SDI cable connection between the source and the device's IN (SDI) פּאָרט.
  • Confirm the video source is active and outputting a compatible SDI signal.
  • קוק די IN געפירט סטאַטוס.
• קיין נעץ פֿאַרבינדונג:
  • For wired connection, ensure the Ethernet cable is properly connected and the ETH LED is active.
  • For Wi-Fi, ensure the antenna is attached, and Wi-Fi settings are correctly configured in the web interface. Check the ווי-פי געפֿירט.
  • Verify your network router is functioning correctly.
• קענען ניט אַקסעס Web צובינד:
  • Ensure your computer is on the same network as the encoder.
  • Verify the IP address of the encoder.
  • פרובירט אויסצורייניגן אייער בלעטערער'ס קעש אדער ניצן אן אנדערן בלעטערער.
• Streaming Issues (Buffering, Disconnections):
  • קאָנטראָלירט אייער אינטערנעט פֿאַרבינדונג גיכקייט און פעסטקייט.
  • Reduce the encoding bitrate in the web interface if your network bandwidth is limited.
  • Verify streaming server URL and stream key are correct.
  • קוק די לעבן געפירט סטאַטוס.

For further assistance, refer to the Magewell support webפּלאַץ אָדער קאָנטאַקט זייער טעכניש שטיצן מאַנשאַפֿט.

8. ספּעסאַפאַקיישאַנז

9. וואָראַנטי און שטיצן

For information regarding product warranty, technical support, and service, please refer to the official Magewell website or contact your authorized Magewell dealer. Keep your purchase receipt as proof of purchase for warranty claims.

Magewell Official Webפּלאַץ: www.magewell.com
