Broan-NuTone A70L Ventilation Fan with Light Instruction Manual

1. הקדמה

This manual provides comprehensive instructions for the safe installation, operation, and maintenance of your Broan-NuTone A70L Ventilation Fan with Light. This unit is designed to effectively remove moisture and odors from bathrooms up to 65 sq. ft., ensuring a comfortable and healthy indoor environment. Please read all instructions carefully before beginning installation or operation.

Figure 1: Broan-NuTone A70L Ventilation Fan with Light

2. זיכערקייַט אינפֿאָרמאַציע

ווארענונג: צו רעדוצירן די ריזיקירן פון פייַער, עלעקטריש קלאַפּ אָדער שאָדן צו מענטשן, אָבסערווירן די פאלגענדע:

• ניצן דעם אַפּאַראַט בלויז אין די שטייגער בדעה דורך דער פאַבריקאַנט. אויב איר האָט פֿראגן, קאָנטאַקט דער פאַבריקאַנט.
• איידער סערוויסינג אָדער רייניקונג אַפּאַראַט, באַשטימען די מאַכט אַוועק אין די סערוויס טאַפליע און פאַרמאַכן די סערוויס דיסקאַנעקטינג מיטל צו פאַרמייַדן די מאַכט פון אַקסאַדענאַלי באַשטימען. ווען די סערוויס דיסקאַנעקטינג מיטל קענען ניט זיין פארשפארט, סיקיורלי פאַסטן אַ באַוווסט ווארענונג מיטל, אַזאַ ווי אַ tag, צו די סערוויס טאַפליע.
• ייַנמאָנטירונג אַרבעט און עלעקטריקאַל וויירינג מוזן זיין דורכגעקאָכט דורך קוואַלאַפייד מענטש (s) אין לויט מיט אַלע אָנווענדלעך קאָודז און סטאַנדאַרדס, אַרייַנגערעכנט פייַער-רייטאַד קאַנסטראַקשאַן קאָודז און סטאַנדאַרדס.
• גענוג לופט איז נויטיג פאר געהעריגע פארברענונג און אויסלאזן גאזן דורך די קוימען פון ברענשטאף-פארברענענדיקע עקוויפמענט כדי צו פארמיידן צוריק-אויסברוכן. פאלגט די גיידליינז און זיכערהייט סטאנדארטן פון די הייצונג עקוויפמענט פאבריקאנט, ווי די ארויסגעגעבן דורך די נאציאנאלע פייער שוץ אסאסיאציע (NFPA), און די אמעריקאנער געזעלשאפט פאר הייצונג, קילונג און לופטקילונג אינזשענירן (ASHRAE), און די לאקאלע קאוד אויטאריטעטן.
• ווען קאַטינג אָדער דרילינג אין וואַנט אָדער סטעליע, טאָן ניט שעדיקן עלעקטריקאַל וויירינג און אנדערע פאַרבאָרגן יוטילאַטיז.
• דאַקטעד פאַנס מוזן שטענדיק זיין ווענטיד צו די ינ דרויסן.
• This unit is UL Listed for use over bathtubs and showers with a GFCI circuit.

3. פּעקל אינהאַלט

באַשטעטיקן אַז אַלע קאָמפּאָנענטן זענען פאַראַן איידער איר הייבט אָן די אינסטאַלאַציע:

• ווענטילאַציע פען האָוסינג
• Grille with Light Assembly
• Duct Connector (4-inch polymeric)
• אינסטאַלאַציע האַרדווער (שרויף, דראָט ניסלעך)
• ינסטראַקשאַנז מאַנואַל

Figure 2: Internal components of the fan unit

4. ספּעסאַפאַקיישאַנז

Figure 3: Product dimensions and components

5. ינסטאַלירונג

The Broan-NuTone A70L fan is designed for versatile installation, accommodating both new construction and room-side retrofit applications. Always ensure power is disconnected before installation.

5.1. New Construction Installation

1. Position the fan housing between ceiling joists.
2. Utilize the fold-out mounting ears to secure the housing directly to the ceiling structure using appropriate fasteners.
3. Connect the 4-inch ductwork to the polymeric duct connector.
4. Complete electrical wiring according to local codes.

5.2. Room-Side Retrofit Installation

This fan features room-side installation, eliminating the need for attic access.

1. Carefully cut an opening in the ceiling to accommodate the fan housing.
2. Fold back the mounting ears on the fan housing.
3. Slide the fan housing into the ceiling opening.
4. Secure the housing to the ceiling structure through the housing walls using screws.
5. Attach the 4-inch duct connector and connect the ductwork from the room side. The TrueSeal damper technology helps reduce air leakage.
6. Perform electrical connections.

5.3. לעצט אַסעמבלי

1. Install a 100-watt maximum incandescent A19 type bulb or energy-efficient equivalent (M.O.L. of 4.4" or less) into the light socket.
2. Attach the grille with light assembly to the fan housing.
3. שטעלט צוריק די עלעקטריציטעט און פּרובירט די ווענטילאַטאָר און ליכט פֿונקציעס.

6. אַפּערייטינג ינסטרוקטיאָנס

The Broan-NuTone A70L operates with a simple button control switch (not included). It features a single speed for ventilation.

• פאָכער אָפּעראַציע: Activate the fan by pressing the designated switch. The fan will begin to exhaust air from the room.
• ליכט אָפּעראַציע: Activate the light by pressing its designated switch. The light provides illumination for the bathroom area.
• For optimal moisture removal, operate the fan during and after showering or bathing until excess humidity is cleared from the room.

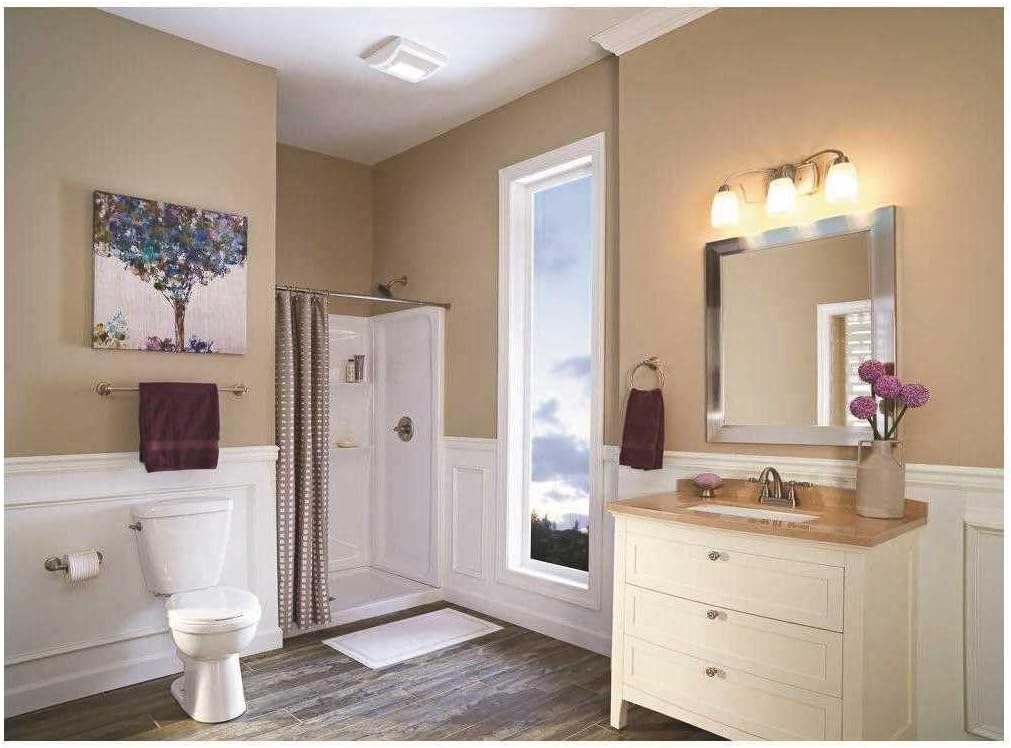

Figure 4: Broan-NuTone A70L installed in a bathroom

7. וישאַלט

Regular maintenance ensures optimal performance and longevity of your ventilation fan. Always disconnect power before performing any maintenance.

7.1. רייניקן די גריל

1. קער אַוועק מאַכט אין די סערוויס טאַפליע.
2. Gently pull down the grille to detach it from the housing.
3. Wash the grille in warm, soapy water. Rinse thoroughly and dry completely before reattaching.
4. Wipe the fan housing clean with a damp שטאָף.

7.2. Replacing the Light Bulb

1. קער אַוועק מאַכט אין די סערוויס טאַפליע.
2. אַראָפּנעמען די גריל.
3. Carefully unscrew the old bulb and replace it with a new 100-watt maximum incandescent A19 type bulb or energy-efficient equivalent (M.O.L. of 4.4" or less).
4. Reattach the grille and restore power.

8. טראָובלעשאָאָטינג

אויב אייער ווענטילאַטאָר אַרבעט נישט ריכטיק, קאָנסולטירט די פאלגענדע טאַבעלע פֿאַר געוויינטלעכע פּראָבלעמען און לייזונגען:

9. וואָראַנטי און שטיצן

This Broan-NuTone A70L Ventilation Fan with Light comes with a 1-יאָר לימיטעד וואָראַנטי פון די דאַטע פון ​​קויפן. די וואָראַנטי קאָווערס חסרונות אין מאַטעריאַלס און ווערקמאַנשיפּ אונטער נאָרמאַל נוצן.

For warranty claims, technical assistance, or to purchase replacement parts, please contact Broan-NuTone customer support. Keep your proof of purchase for warranty validation.

פאַבריקאַנט: בראָאַן-נוטאָן

Webפּלאַץ: www.broan-nutone.com

פֿאַר נאָך אינפֿאָרמאַציע און רעסורסן, קענט איר באַזוכן די בראָאַן-נוטאָון קראָם אויף אַמאַזאָן.
