הקדמה
This manual provides detailed instructions for the installation, operation, maintenance, and troubleshooting of your Rohl U.3626X-APC-2 Lavatory Faucet. Please read this manual thoroughly before beginning installation or use to ensure proper function and longevity of your product. Keep this manual for future reference.

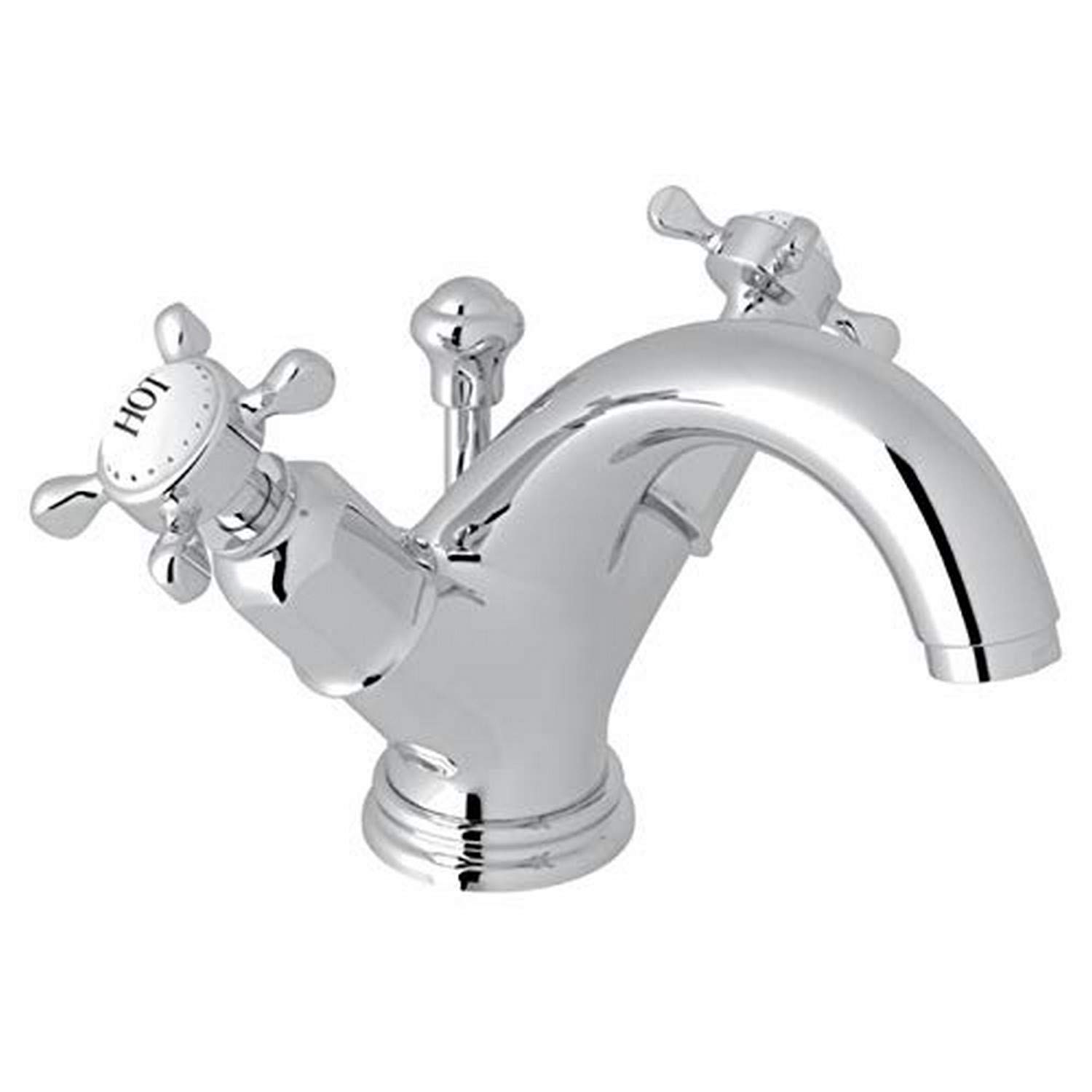

Image 1: Rohl U.3626X-APC-2 Lavatory Faucet in Polished Chrome. This image displays the complete faucet assembly, highlighting its dual handles and C-spout design.
זיכערקייַט אינפֿאָרמאַציע
ווארענונג:
- שטענדיק אויסדרייען די הויפּט וואַסער צושטעל איידער איר אינסטאַלירט אָדער דורכפירט קיין וישאַלט אויף דעם קראַן.
- טראָגט פּאַסיקע פּערזענלעכע שוץ-עקוויפּמענט, ווי זיכערהייטס-ברילן און הענטשקעס, בעת דער אינסטאַלאַציע.
- אויב איר זענט נישט זיכער וועגן קיין טייל פון די אינסטאַלאַציע פּראָצעס, קאָנסולטירט אַ קוואַליפֿיצירטן פּלאָמבער.
- זיכער מאַכן אַז אַלע פֿאַרבינדונגען זענען זיכער צו פאַרמייַדן ליקס.
- דאס פּראָדוקט כּולל כעמיקאַלן באַקאַנט צום שטאַט קאַליפאָרניע צו פאַראורזאַכן ראַק און געבורט-דעפעקטן אָדער אַנדערע רעפּראָדוקטיווע שאָדן (פּראָפּאָזיציע 65 ווארענונג).
פּעקל אינהאַלט
באַשטעטיקן אַז אַלע קאָמפּאָנענטן זענען פאַראַן איידער איר הייבט אָן די אינסטאַלאַציע:
- Lavatory Faucet Assembly (Fixed spout, Dual Handle)
- מאַונטינג ייַזנוואַרג
- Hot and Cold Water Supply Lines (1/2" NPSM connections)
- Ceramic Disc Control Cartridges (pre-installed)
- ייַנמאָנטירונג אינסטרוקציעס (דעם מאַנואַל)
ייַנמאָנטירונג
מכשירים פארלאנגט (ניט אַרייַנגערעכנט):
- אַדזשאַסטאַבאַל מוטער-שליסל
- Basin שליסל
- פיליפּס קאָפּ שרויפנ - ציער
- פּלאַמער'ס קיט אָדער סיליקאָנע סילאַנט
- טעפלאָן טייפּ
- זיכערקייַט ברילן
- גלאַווז
פאַר-ינסטאַלירונג סטעפּס:
- אויסלעשן די הויפּט וואַסער צושטעל צום קלאָזעט.
- רייניק דעם שטח אונטערן זינקען כדי עס זאל זיין גרינג צו דערגרייכן.
- אַראָפּנעמען יעדן עקזיסטירנדיקן קראַן אויב נויטיק. רייניקט די זינק ייבערפלאַך גרינטלעך.
- Ensure your sink has a single faucet hole with a diameter of 1" to 1 3/8" for proper installation.
Faucet Installation Steps:
- צוגרייטן דעם קראַן: Apply a thin bead of plumber's putty or silicone sealant around the base of the faucet where it will meet the sink deck.
- בארג די קראַן: Insert the faucet body through the single hole in the sink deck. Ensure the faucet is properly oriented.
- זיכערן דעם קראַן: From underneath the sink, slide the rubber washer, metal washer, and mounting nut onto the threaded shank of the faucet. Hand-tighten the mounting nut, then use a basin wrench to firmly secure the faucet to the sink. Do not overtighten.
- פֿאַרבינדן וואַסער צושטעל ליניעס: Attach the hot and cold water supply lines (1/2" NPSM connections) to the corresponding inlets on the faucet body. Use Teflon tape on the threaded connections and tighten with an adjustable wrench. Connect the other ends of the supply lines to the hot and cold water shut-off valves.
- טשעק פֿאַר ליקס: Slowly turn on the main water supply. Check all connections for leaks. If leaks are present, tighten the connections slightly until they stop.
- שווענקען דעם קראַן: Remove the aerator from the spout. Turn on both hot and cold water to full flow for several minutes to flush out any debris from the lines. Turn off the water, reattach the aerator, and test the faucet operation.
Image 2: Generic Faucet Installation Diagram. This diagram illustrates the typical steps for mounting a single-hole lavatory faucet, showing the faucet body, washers, and mounting nut securing it to the sink deck, and the connection of water supply lines.
אָפּעראַציע
The Rohl U.3626X-APC-2 Lavatory Faucet features dual handles for precise control of water temperature and flow.
- קאלט וואסער: Turn the right handle counter-clockwise to open and increase cold water flow. Turn clockwise to close.
- הייס וואַסער: Turn the left handle counter-clockwise to open and increase hot water flow. Turn clockwise to close.
- טעמפּעראַטור קאָנטראָל: שטעל ביידע הענטלעך גלײַכצײַטיק צו דערגרייכן די געוואונטשענע וואַסער טעמפּעראַטור.
- לויפן קאָנטראָל: וואָס ווייטער די הענטלעך ווערן געדרײט, אַלץ גרעסער דער וואַסער־פֿלוס.
וישאַלט און רייניקונג
Proper care will ensure the lasting beauty and performance of your Rohl faucet.
- רעגולער רייניקונג: רייניקט דעם קראַן רעגולער מיט אַ ווייכן, דamp שטאָף און מילדע זייף. שווענקט גוט אויס מיט ריינעם וואַסער און טריקנט מיט אַ ווייכן שטאָף צו פאַרמייַדן וואַסער פלעקן.
- ויסמיידן האַרב קלינערז: Do not use abrasive cleaners, scouring pads, ammonia-based cleaners, or cleaners containing bleach, acids, or alcohol. These can damage the polished chrome finish and internal components.
- אַעראַטאָר וישאַלט: If water flow decreases or becomes irregular, the aerator may be clogged. Unscrew the aerator from the spout, clean any debris, and rinse thoroughly before reattaching.
- סעראַמיק דיסק קאַרטראַדזשאַז: The faucet uses durable ceramic disc control cartridges, which typically require no maintenance. If a leak occurs from the handles, the cartridges may need to be replaced. Contact Rohl customer support for replacement parts.
טראָובלעשאָאָטינג
| פּראָבלעם | מעגלעך סיבה | לייזונג |
|---|---|---|
| נידעריק וואַסער פלאָו | פארשטאפטער לופטער; טיילווייז פארמאכטע אפשליס ווענטילן; שמוץ אין צושטעל רערן. | רייניקן דעם לופטער. זיכער מאַכן אַז די אָפּשטעל-ווענטילן זענען גאָר אָפֿן. שווענקען דעם צושטעל-רערן. |
| קראַן ליקס פֿון שפּאַויט | Debris in cartridge; worn cartridge. | Flush faucet. If problem persists, replace ceramic disc cartridge. |
| Leaks from Handle Base | Loose packing nut; worn O-rings or cartridge. | Tighten packing nut (if applicable). Replace O-rings or ceramic disc cartridge. |
| ליקס פון באַזע פון קראַן | Improperly sealed base; loose mounting nut. | Reapply plumber's putty/sealant. Tighten mounting nut. |
If you encounter issues not listed here or if the suggested solutions do not resolve the problem, please contact Rohl customer support.
ספּעסאַפאַקיישאַנז
- מאָדעל: U.3626X-APC-2
- סאָרט: Rohl
- פּראָדוקט טיפּ: קלאָזעט קראַן
- סטייל: טראַדיציאָנעל
- ענדיקן: פּאַלישט קראָום
- מאַטעריאַל: מעש קאַנסטראַקשאַן
- נומער פון כאַנדאַלז: 2 (Dual Handle)
- שפּוט פּלאַן: Fixed C-Spout
- מאַונטינג טיפּ: דעק מאָונט, איין לאָך
- Hole Cutout Requirement: 1" to 1 3/8" diameter
- פֿאַרבינדונגען: 1/2" NPSM
- פּאַטראָן טיפּ: Ceramic Disc Control
- נומער וואָג: בעערעך 6.94 פונט
- פּראָדוקט דימענשאַנז: 11 X 15.5 X 7 אינטשעס (בעערעך)
- רעקאַמענדיד ניצט: קלאָזעט
וואָראַנטי און שטיצן
וואָראַנטי: This Rohl U.3626X-APC-2 Lavatory Faucet is covered by a לימיטעד ליפעטימע וואָראַנטי. This warranty covers defects in material and workmanship under normal use and service. Please refer to the official Rohl warranty documentation for full terms and conditions.
קונה שטיצן: For technical assistance, replacement parts, or warranty claims, please contact Rohl customer service. Contact information can typically be found on the Rohl official webוועבזייטל אדער אויף אייער קויף קוויטל.
