1. הקדמה
This manual provides essential information for the safe and efficient installation, operation, and maintenance of your DATOUBOSS 48V 5500W Hybrid Solar Inverter. Please read this manual thoroughly before installation and keep it for future reference. This inverter is designed to provide reliable power for various applications, including residential, office, and off-grid systems, by converting DC power from solar panels and batteries into stable AC power.
Figure 1: DATOUBOSS 48V 5500W Hybrid Solar Inverter applications.
2. זיכערקייַט אינסטרוקציעס
שטענדיק אָבסערווירן די פאלגענדע זיכערהייט מיטלען צו רעדוצירן דעם ריזיקע פון עלעקטרישן קלאַפּ, פייַער אָדער שאָדן:
- די אינסטאַלאַציע מוז דורכגעפירט ווערן דורך קוואַליפֿיצירטע פּערסאָנעל אין לויט מיט אַלע לאָקאַלע עלעקטרישע קאָודן.
- נעמט נישט אויס דעם אינווערטער. עס זענען נישטאָ קיין טיילן אינעווייניק וואָס קענען דורכן באַניצער ווערן סערוויסט.
- Ensure all connections are tight and correct to prevent overheating and fire.
- האַלט דעם ינווערטער אַוועק פון ברענענדיקע מאַטעריאַלן, נעץ און דירעקט זונשייַן.
- זיכער מאַכן גענוג ווענטילאַציע אַרום דעם ינווערטער צו פאַרמייַדן איבערהיצונג.
- טראָגט פּאַסיקע פּערזענלעכע שוץ-עקוויפּמענט (PPE) בעת אינסטאַלאַציע און וישאַלט.
- Always disconnect all power sources (solar, battery, AC grid) before performing any maintenance or wiring.
Figure 2: Multiple safety protections integrated into the inverter.
3. פּראָדוקט איבערview
3.1 שליסל פֿעיִקייטן
- 48V High-Efficiency Storage System: Compatible with both 48V lead-acid and lithium batteries. Supports solar panel integration. Rated output 5500W, AC input/output 100V-120V. Achieves a maximum conversion efficiency of 98%.
- פּורע סינע וואַווע רעזולטאַט: Utilizes high-performance pure sine wave inverter technology to provide stable, high-quality AC power. Protects sensitive electronic devices such as TVs, refrigerators, air conditioners, and computers from voltage fluctuations, ensuring safe and long-life operation.
- סמאַרט 3-Stage Charging Modes: Offers three selectable modes: PV priority, Hybrid charging, and PV only charging. This flexibility adapts to various usage scenarios, intelligently selecting the optimal energy source to maximize solar energy utilization, reduce electricity costs, and optimize energy efficiency.
- קייפל זיכערקייַט פּראַטעקשאַנז: Built-in comprehensive safety features including short circuit protection, overcurrent protection, overvoltagע שוץ, אונטערוואָלtage protection, overheat protection, and overload protection. Features a parallel operation system and current balance control circuit to monitor load balance in real-time. Intelligent charge/discharge management extends battery life.
- Remote Monitoring & 3-Year Warranty: Connects to an optional Wi-Fi module (sold separately) for real-time remote monitoring via smartphone. The product comes with a 3-year warranty and 24-hour professional customer support for prompt after-sales service.
Figure 3: Core technologies and high-performance hybrid design.
3.2 קאָמפּאָנענט לעגיטימאַציע
Familiarize yourself with the various components and ports of the inverter:
Figure 4: Function introduction and part names.
- אַק אַרייַנשרייַב
- אַק רעזולטאַט
- Communication Port (RS232)
- BMS / RS485 Communication Port
- טרוקן קאָנטאַקט
- באַטערי ינפּוט
- מאַכט אויף / אַוועק סוויטש
- פּוו אַרייַנשרייַב
- אַרייַנשרייַב ברעאַקער
- קאָאָלינג פאַן
- Battery Terminal (+)
- Battery Terminal (-)
- זונ פּאַנעל ינפּוט
- AC Main / Second Output
- Output Ground Terminal
- CT Signal Port
3.3 דימענשאַנז און וואָג
The inverter measures approximately 31.2 cm (length) x 12.5 cm (width) x 49.5 cm (height) and weighs 11.46 kg.

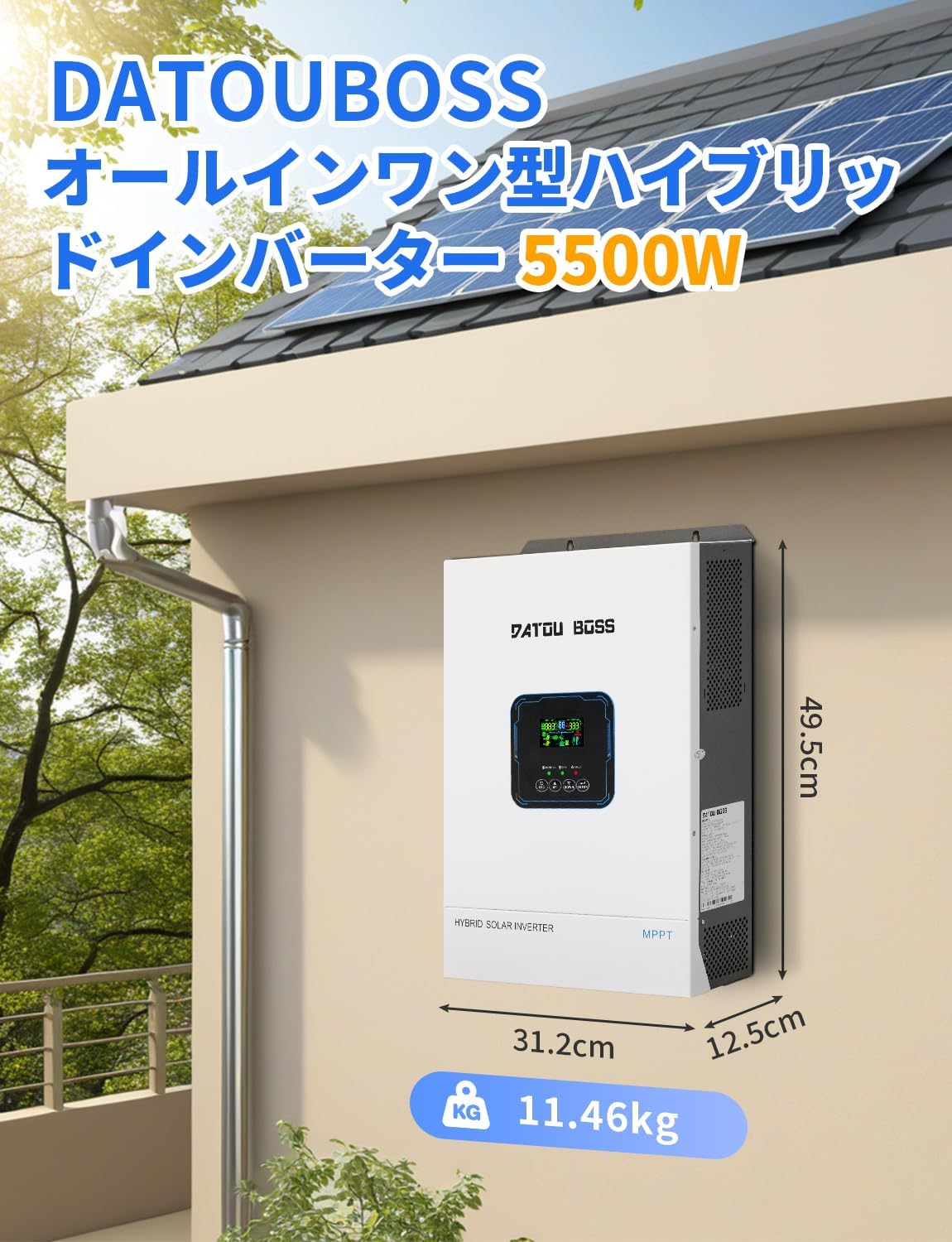

Figure 5: Inverter dimensions and weight.
4. סעטאַפּ
4.1 אַנפּאַקינג און דורכקוק
Upon receiving the inverter, carefully unpack it and inspect for any shipping damage. Ensure all components listed in the packing list are present. If any damage or missing parts are found, contact your dealer immediately.
4.2 מאַונטינג די ינווערטער
Mount the inverter vertically on a sturdy wall or support structure. Ensure sufficient clearance around the unit for proper ventilation. Recommended clearances are 20cm on the sides and 50cm above and below the unit.
Figure 6: Recommended mounting clearances.
4.3 וויירינג קאַנעקשאַנז
All wiring must comply with local electrical codes. Use appropriate wire gauges for all connections.
- באַטערי קשר: Connect the 48V battery bank to the DC battery input terminals (+ and -). Ensure correct polarity.
- סאָלאַר פּאַנעל קאַנעקשאַן: Connect the solar panel array to the PV input terminals. Observe maximum voltagE און קראַנט רייטינגז.
- AC אַרייַנגאַנג/אַרויסגאַנג: Connect the AC grid input to the AC input terminal and your household loads to the AC output terminal. The inverter supports 100V-120V AC.
- גראָונדינג: Ensure the inverter is properly grounded to a reliable earth ground.
- Communication Ports (Optional):
- RS232 פּאָרט: Connect to an optional Wi-Fi module for remote monitoring. Note: Remote parameter changes are not supported via Wi-Fi.
- RS485 פּאָרט: Used for communication with compatible batteries. Ensure correct pin mapping (e.g., Pin 1 to 485B, Pin 2 to 485A).
Figure 7: Stable power for home and office wiring diagram.
Figure 8: RS232 and RS485 communication port details.
4.4 ערשט מאַכט-אַרויף
After all connections are securely made and verified:
- צינד אן דעם באַטעריע ברעיקער.
- Turn on the solar panel (PV) breaker.
- צינדט אן דעם AC אינפוט ברעיקער (אויב פארבונדן צום גריד).
- צום סוף, דרייט אן דעם אינווערטער'ס מאַכט קנעפּל.
דער ינווערטער וועט דורכפירן אַ זעלבסט-טעסט און די LCD דיספּלעי וועט זיך אָנצינדן.
5. אַפּערייטינג ינסטרוקטיאָנס
5.1 LCD דיספּלעי און קנעפּלעך
The high-precision LCD display provides real-time monitoring of the system status. Use the buttons to navigate menus and adjust settings.
Figure 9: High-precision LCD display and control buttons.
- LCD Display: Shows system parameters and status.
- Status Indicator: Indicates operational status.
- Charging Indicator: Shows battery charging status.
- Fault Indicator: Lights up if an error occurs.
- ESC Button: Exits current menu or setting.
- UP Button: Navigates up or increases value.
- DOWN Button: Navigates down or decreases value.
- ENTER Button: Confirms selection or enters menu.
5.2 אַפּערייטינג מאָדעס
The inverter supports various charging and discharging modes to optimize energy usage:
Figure 10: Charging and discharging methods.
- PV Priority Charging: Solar power is prioritized for charging the battery.
- היבריד טשאַרדזשינג: Uses both solar and AC grid power for charging.
- PV Only Charging: Only solar power is used for charging.
- PV Priority Discharge: זונ - ענערגיע איז פּרייאָריטעט פֿאַר לאָודז.
- Utility/Auxiliary Power Priority Discharge: Grid power is prioritized for loads.
- Battery Priority Discharge: Battery power is prioritized for loads.
5.3 ווייטער מאָניטאָרינג (אָפּציאָנעל)
With the optional Wi-Fi module, you can monitor your inverter's performance and status in real-time using a smartphone application. This allows for convenient oversight of your solar power system from anywhere.
Figure 11: Optional Wi-Fi module for remote monitoring.
5.4 שאַטדאַון פּראָצעדור
To safely shut down the inverter:
- Turn off the inverter's power switch.
- Turn off the AC input breaker (if connected to grid).
- Turn off the solar panel (PV) breaker.
- קער אַוועק די באַטאַרייע צוימען.
6. וישאַלט
רעגולערע אויפהאלטונג גאראנטירט אפטימאלע פאָרשטעלונג און לאַנגלעבעדיקייט פון אייער ינווערטער.
- פּעריאָדיש דורכקוק: Regularly check all wiring connections for tightness and signs of corrosion. Inspect the inverter casing for any damage.
- ווענטילאַטיאָן: Ensure the cooling fans and ventilation openings are free from dust and obstructions. Clean them periodically with a soft brush or compressed air.
- באַטערי זאָרגן: Follow the battery manufacturer's guidelines for maintenance. Ensure battery terminals are clean and free of corrosion.
- סוויווע: Keep the inverter in a clean, dry, and well-ventilated area, away from direct sunlight and extreme temperatures.
7. טראָובלעשאָאָטינג
If you encounter issues, refer to the following common problems and solutions. For complex issues, contact customer support.
| פּראָבלעם | מעגלעך סיבה | לייזונג |
|---|---|---|
| דער אינווערטער גייט נישט אן | קיין באַטעריע פֿאַרבינדונג, נידעריק באַטעריע וואָלומעןtage, power switch off, blown fuse/breaker. | קאָנטראָליר די באַטאַריע פֿאַרבינדונגען, זיכער מאַכן אַז די באַטאַריע איז פֿול.tage is sufficient, turn on power switch, check and reset breakers/fuses. |
| קיין AC רעזולטאַט | Overload, short circuit, inverter fault, AC output breaker tripped. | Reduce load, check for short circuits, check inverter fault codes on LCD, reset AC output breaker. |
| די באַטאַרייע איז נישט טשאַרדזשינג | קיין PV אינפוט, נידעריק PV וואָלומעןtage, charging mode incorrect, battery fault. | Check solar panel connections and output, verify PV voltage, select correct charging mode, check battery health. |
| אָוווערכיט ווארענונג | Insufficient ventilation, blocked fans, high ambient temperature, excessive load. | Ensure proper clearances, clean fans, reduce ambient temperature, decrease load. |
8. ספּעסאַפאַקיישאַנז
Detailed technical specifications for the DATOUBOSS 48V 5500W Hybrid Solar Inverter:
| פּאַראַמעטער | ווערט |
|---|---|
| סאָרט | DATOUBOSS |
| מאָדעל נומער | 4855U |
| רייטאַד מאַכט | 5500 וו |
| Peak Power (Instantaneous) | 11000 וו |
| אַק אַרייַנשרייַב חלקtage | 100 וו ~ 120 וו אַק |
| אַק רעזולטאַט וואָלtage | 100 וו ~ 120 וו אַק |
| אָפטקייַט | 50Hz / 60Hz (Auto-sensing) |
| רעזולטאַט וואַוועפאָרם | ריין סיין וואַווע |
| עפעקטיווקייַט | >98% |
| Max Bypass Current | 50 א |
| UPS אַריבערפירן צייט | בעערעך. 0.01 סעקונדעס |
| באַטערי וואָלtage | 48 V DC |
| מאַקסימום פּוו ינפּוט מאַכט | 8500 וו |
| MPPT טראַקינג ראַנגע | 60 ~ 500 ודק |
| אָפּטימאַל וואָלtage | 360 ~ 430 וו |
| מאַקס פּוו ינפּוט וואָלtage | 500 וודק |
| מאַקסימום פּוו ינפּוט קראַנט | 27 א |
| Max PV Charge Current | 100 א |
| מאַקס. AC טשאַרדזש קראַנט | 40 א |
| קאָמוניקאַציע צובינד | BMS RS485 / RS232 |
| אַפּערייטינג טעמפּעראַטור | -10°C ~ 55°C |
| דימענסיעס (L X W X H) | 31.2 X 12.5 X 49.5 סענטימעטער |
| וואָג | 11.46 קג |
| ווייַז טיפּ | געפירט |
9. וואָראַנטי און שטיצן
The DATOUBOSS 48V 5500W Hybrid Solar Inverter comes with a 3 יאָר וואָראַנטי פון די דאַטע פון קויפן. די וואָראַנטי קאָווערס חסרונות אין מאַטעריאַלס און ווערקמאַנשיפּ אונטער נאָרמאַל נוצן.
For technical assistance, troubleshooting, or warranty claims, please contact our professional customer support team. We offer 24-שעה שטיצן to ensure quick resolution of any issues you may encounter.
קאָנטאַקט אינפֿאָרמאַציע: Please refer to your purchase documentation or the official DATOUBOSS webזייטל פֿאַר די מערסט אַרויף-צו-דאַטע קאָנטאַקט דעטאַילס.
