DATOUBOSS Hybrid Solar Inverter 3300W 24V User Manual

1. הקדמה

This manual provides essential information for the safe and efficient operation of your DATOUBOSS 24V 3300W Hybrid Solar Inverter. This pure sine wave inverter integrates a 100A MPPT solar charge controller and a Battery Management System (BMS) for lithium batteries, offering a reliable power solution for various applications.

The inverter is designed to convert DC power from solar panels and batteries into stable AC power, suitable for powering a wide range of household and office appliances. Please read this manual thoroughly before installation and operation to ensure proper use and to prevent damage to the unit or connected equipment.

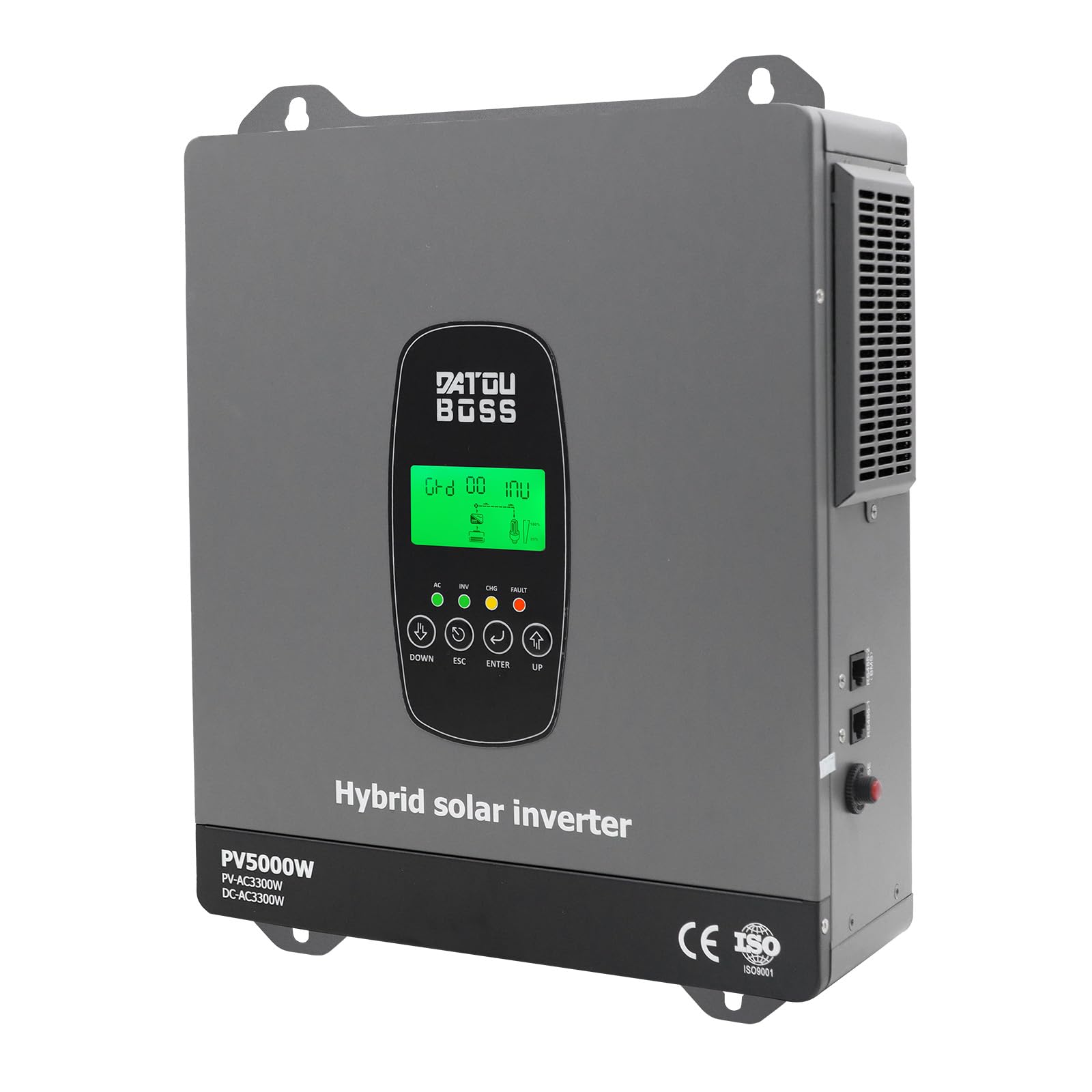

בילד 1.1: פראָנט view of the DATOUBOSS 24V 3300W Hybrid Solar Inverter.

2. זיכערקייַט אינפֿאָרמאַציע

שטענדיק אָבסערווירן די פאלגענדע זיכערהייט מיטלען צו רעדוצירן דעם ריזיקע פון ​​עלעקטרישן קלאַפּ, פייַער אָדער שאָדן:

• ייַנמאָנטירונג: Only qualified personnel should install this device. Ensure all wiring complies with local electrical codes.
• ווענטילאַטיאָן: Install the inverter in a well-ventilated area to prevent overheating. Do not block ventilation openings.
• סוויווע: Avoid exposure to rain, snow, spray, or any liquids. Do not operate in environments with flammable gases or materials.
• באַטערי זיכערקייַט: Work with batteries carefully. Wear eye protection and remove metal objects like rings or watches. Batteries can produce explosive gases.
• דיסקאַנעקשאַן: Before performing any maintenance or cleaning, disconnect all power sources, including solar panels, utility grid, and batteries.
• גראָונדינג: זיכער מאַכן אַז דער ינווערטער איז ריכטיק געערדט.
• קינדער: האַלטן די מיטל אויס פון דערגרייכן פון קינדער.

בילד 2.1: איבערview of the inverter highlighting key features and safety symbols.

3. פּראָדוקט איבערview און קאַמפּאָונאַנץ

The DATOUBOSS Hybrid Solar Inverter combines multiple functions to provide a comprehensive power solution. It features a robust design with clear indicators and connection points.

3.1 Detailed Features

• רייטאַד מאַכט: 3300 וו
• מאַקס. PV אַרייַנגאַנג מאַכט: 5000 וו
• MPPT Tracking Range: 40-450 וו דק
• מאַקס. PV Open Circuit Voltage: 500V DC
• מאַקס. PV אַרייַנגאַנג קראַנט: 18 א
• נאָמינאַל אַרייַנשרייַב וואָלtage: 220V/230V/240V AC
• רעזולטאַט וואַוועפאָרם: ריין סיין וואַווע
• Max. Hybrid Charge Current: 120A (AC + PV)

Image 3.1: Detailed product parameters for the DT-2433M model.

3.2 Inverter Components and Ports

Familiarize yourself with the various ports and components of the inverter for correct installation and operation.

Image 3.2: Front, top, bottom, left, and right views showing all connection ports and user interface elements.

• באַטאַרייע קאַנעקשאַן פּאָרט: For connecting to the battery bank.
• PV Input Port: For connecting solar panel arrays.
• AC אַרייַנשרייַב פּאָרט: For connecting to the utility grid.
• אַק רעזולטאַט: For connecting to AC loads.
• ערד טערמינאַל: פֿאַר זיכערהייט גראַונדינג.
• LCD פאַרשטעלן: Displays real-time system status and parameters.
• LED ינדיקאַטאָר: Provides visual status cues.
• פונקציע קנעפּלעך: For navigating menus and setting parameters.
• אָנ / אַוועק באַשטימען: הויפּט מאַכט סוויטש פֿאַר די ינווערטער.
• AC Input Selector: Switch to select AC input source.
• Communication Interfaces (RS485-2, RS485): For external communication and monitoring.
• AC Input Fuse: Protection for the AC input circuit.

4. סעטאַפּ און ייַנמאָנטירונג

Proper installation is crucial for the performance and safety of the hybrid solar inverter. Follow these guidelines carefully.

4.1 פּלאַץ סעלעקציע

• Mount the inverter vertically on a non-flammable surface.
• Ensure adequate clearance around the inverter for proper airflow (at least 20 cm on all sides).
• פֿאַרמײַדן דירעקטע זונשײַן, הויכע טעמפּעראַטורן און הויכע פֿײַכטקייט.
• The installation site should be easily accessible for maintenance.

4.2 וויירינג קאַנעקשאַנז

Refer to the detailed system diagram for connection guidance. Ensure all connections are secure and correctly polarized.

Image 4.1: Detailed wiring diagram illustrating the solar, grid, battery, and AC output connections.

1. באַטערי קשר: Connect the 24V battery bank (e.g., LiFePO4 24V) to the battery connection port. Ensure correct polarity (+ to + and - to -).
2. סאָלאַר פּאַנעל קאַנעקשאַן: Connect your solar panel array to the PV input port. Verify that the PV open circuit voltage and current are within the inverter's specifications (Max. PV Input Power: 5000W, MPPT Tracking Range: 40-450V DC, Max. PV Open Circuit Voltage: 500V DC, Max. PV Input Current: 18A).
3. AC Input (Grid) Connection: Connect the utility grid power to the AC input port.
4. AC אַרויסגאַנג (לאָוד) פֿאַרבינדונג: Connect your AC loads (appliances) to the AC output port.
5. גראָונדינג: פֿאַרבינדט דעם אינווערטער'ס גראַונד טערמינאַל צו אַ פֿאַרלעסלעכן ערד־פּאָסטן.

The inverter supports various battery types including 24V lead-acid (sealed, AGM, Gel, flooded) and lithium batteries. The integrated BMS provides protection against overcharge and deep discharge for lithium batteries.

Image 4.2: Simplified system diagram showing solar charge, battery connection, and AC loads.

5. אַפּערייטינג ינסטרוקטיאָנס

Once installed, the inverter can be configured and operated using the LCD display and function buttons.

5.1 פּאַוערינג אויף / אַוועק

1. זיכער מאַכן אַז אַלע וויירינג איז ריכטיק און זיכער.
2. Turn on the battery breaker/switch.
3. Turn on the main On/Off switch on the inverter.
4. דער LCD עקראַן וועט זיך אָנצינדן, און דער ינווערטער וועט אָנהייבן זיין סטאַרטאַפּ סיקוואַנס.
5. To power off, reverse the sequence: turn off the inverter switch, then the battery breaker.

5.2 LCD Display and Real-time Monitoring

The clear LCD screen displays real-time information including voltage, power, battery status, and system operation. Fault codes are also displayed for quick troubleshooting.

5.3 Selectable Operating Modes

The inverter offers versatile operating modes to suit different application requirements:

• אָפּצאָל מאָדעס:
  • זונ בילכערקייַט
  • נוצן בילכערקייַט
  • Solar Priority (ECO mode)
  • Hybrid Charge (Utility + PV)
• רעזולטאַט מאָדעס:
  • פּוו בילכערקייַט
  • נוצן בילכערקייַט
  • ינווערטער פּרייאָראַטי

These modes can be configured via the LCD display and function buttons according to your energy input and output priorities.

5.4 Wi-Fi Monitoring

The inverter is Wi-Fi ready, allowing real-time performance visualization without needing to check the LCD screen directly. Use the dedicated website or application for monitoring and viewing data as needed.

Image 5.1: Wi-Fi monitoring feature for remote access to inverter performance data.

6. וישאַלט

רעגולערע אויפהאלטונג גאראנטירט די לאנגעוויטי און אפטימאלע פאָרשטעלונג פון אייער דאַטובאָסס היבריד זונ - ינווערטער.

• רייניקונג: רייניקן פּעריִאָדיש די אויסערלעכע זייט פון דעם ינווערטער און זיכער מאַכן אַז די ווענטילאַציע עפענונגען זענען פריי פון שטויב און שמוץ. ניצן אַ טרוקענעם, ווייכן שטאָף. ניצן נישט פליסיקע רייניקונגסמיטלען.
• פֿאַרבינדונגען: Annually check all electrical connections (battery, PV, AC input/output) for tightness and signs of corrosion. Tighten any loose connections.
• סוויווע: זיכער מאַכן אַז די אָפּערייטינג סביבה בלייבט אין די ספּעציפֿישע טעמפּעראַטור און הומידיטי ריינדזשאַז.
• באַטערי דורכקוק: Regularly inspect batteries for any signs of damage, leakage, or swelling. Follow battery manufacturer's maintenance guidelines.

7. טראָובלעשאָאָטינג

The inverter is equipped with a comprehensive safety system. If an error occurs, the LCD display will show a fault code. Refer to the manual's troubleshooting section (not provided in detail here, but typically found in a full manual) for specific fault code interpretations and solutions.

7.1 פּראָסט ישוז און סאַלושאַנז

• קיין מאַכט רעזולטאַט: Check battery connections, AC input, and inverter's On/Off switch. Verify if any circuit breakers or fuses have tripped.
• נידעריק באַטאַרייע וואָלtagE שרעק: Ensure batteries are adequately charged. Check solar panel output and grid connection for charging.
• ווארענונג אָווערלאָאַד: Reduce the connected load. The inverter has overload protection.
• איבער-טעמפּעראַטור ווארענונג: Ensure proper ventilation. Clean any dust from the inverter's vents.

If the issue persists after basic troubleshooting, contact customer support.

Image 7.1: Integrated protection features of the inverter, ensuring comprehensive safety.

8. ספּעסאַפאַקיישאַנז

Below are the detailed technical specifications for the DATOUBOSS Hybrid Solar Inverter 3300W 24V (Model DT-2433M).

Image 8.1: Comprehensive technical specifications for the inverter's various operational aspects.

9. וואָראַנטי און שטיצן

9.1 וואָראַנטי אינפֿאָרמאַציע

This DATOUBOSS Hybrid Solar Inverter comes with a 2-יאָר פאַבריקאַנט ס וואָראַנטיביטע באַהאַלטן אייער קויפן-באַווייַז פֿאַר וואָראַנטי-קליימז. די וואָראַנטי דעקט חסרונות אין מאַטעריאַלן און אַרבעט אונטער נאָרמאַל נוצן.

9.2 קונה שטיצן

For technical assistance, troubleshooting, or warranty inquiries, please contact DATOUBOSS customer support through your retailer or the official DATOUBOSS website. Have your model number (DT-2433M) and purchase date ready when contacting support.
