1. הקדמה
This manual provides essential information for the safe installation, operation, and maintenance of your CREATE WIND CLEAR STUDIO M ceiling fan. This silent ceiling fan features a 40W DC motor, retractable blades, 6 speed settings, an integrated LED light with 3 color temperatures, a programmable timer, and options for remote or WiFi app control. Please read these instructions thoroughly before installation and use, and retain them for future reference.
Figure 1: CREATE WIND CLEAR STUDIO M Ceiling Fan installed in a living room with blades retracted.
2. זיכערקייַט אינסטרוקציעס
- זיכער מאַכן אַז די מאַכט צושטעל איז דיסקאַנעקטיד איידער ינסטאַלירונג, וישאַלט אָדער רייניקונג.
- די אינסטאַלאַציע מוז דורכגעפירט ווערן דורך אַ קוואַליפֿיצירטן עלעקטריקער לויט די לאָקאַלע עלעקטרישע קאָודן.
- The mounting structure must be capable of supporting the fan's weight (refer to specifications).
- Maintain a minimum clearance of 2.3 meters (7.5 feet) from the floor to the lowest point of the fan blades.
- שטעקט נישט אריין קיין אביעקטן אין דעם וועג פון די דרייענדיקע בליידז.
- דער מיטל איז בלויז פֿאַר דרינענדיק נוצן.
3. פּעקל אינהאַלט
באַשטעטיקן אַז אַלע קאָמפּאָנענטן זענען פאַראַן איידער איר הייבט אָן די אינסטאַלאַציע:
- Ceiling Fan Unit with Integrated LED Light
- ווייַט קאָנטראָל
- מאָונטינג קלאַמער און ייַזנוואַרג
- Two Fixing Rods (for double height installation)
- באַניצער מאַנואַל און אַסעמבלי גייד
4. ינסטאַלירונג
Refer to the detailed Assembly Guide included in your package for step-by-step installation instructions. Professional installation is recommended to ensure safety and proper function.
- מאָונטינג: באַפֿעסטיקן די מאָונטינג קלאַמער צו אַ דאַך־באַלקן אָדער אַ פּאַסיק עלעקטרישע קנופּ־קעסטל וואָס קען שטיצן דאָס וואָג פֿון ווענטילאַטאָר.
- וויירינג: Connect the fan's electrical wires to your household wiring according to the wiring diagram in the Assembly Guide. Ensure all connections are secure.
- פֿאַרזאַמלונג: Attach the fan motor housing and light kit. The fan includes two fixing rods to accommodate different ceiling heights.
Figure 2: CREATE WIND CLEAR STUDIO M Ceiling Fan with blades extended.
5. אַפּערייטינג ינסטרוקטיאָנס
5.1 רימאָוט קאָנטראָל אָפּעראַציע
The included remote control allows full functionality of your ceiling fan. Insert 2 AAA batteries (not included) into the remote.
- מאַכט אויף / אַוועק: דריק דעם מאַכט קנעפּל צו דרייען דעם ווענטילאַטאָר און ליכט אָן אָדער אויס.
- פאַן גיכקייַט: Use the speed buttons to cycle through 6 available fan speeds.
- ליכט אויף/אַוועק: Control the integrated LED light independently.
- ליכט קאָליר טעמפּעראַטור: Adjust between 3 light color temperatures (Warm White 2700K, Neutral White 3300K, Cool White 4000K).
- טיימער: Set the fan to automatically turn off after 1, 2, or 4 hours.
- זומער / ווינטער מאָדע: Switch between airflow directions.

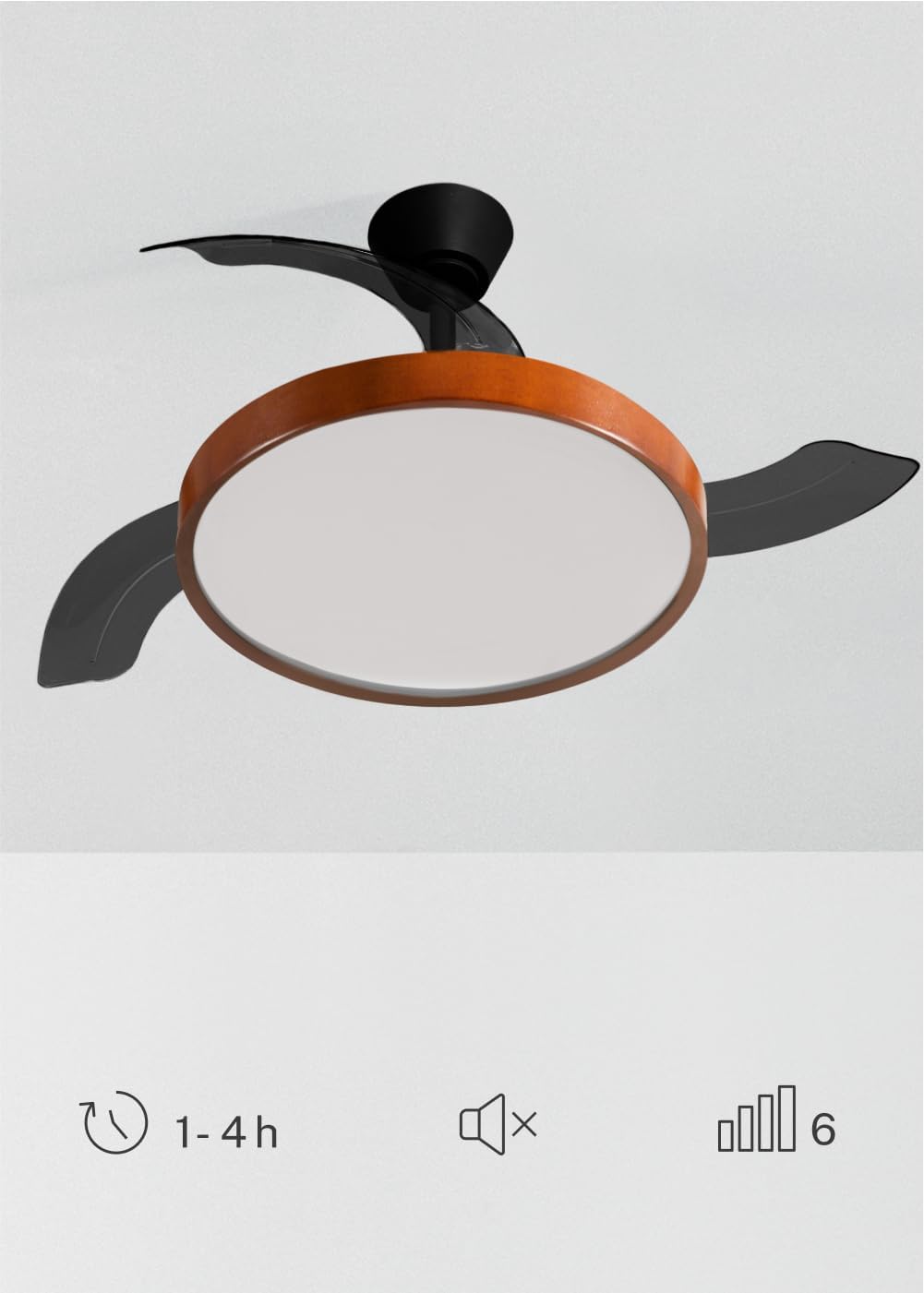

Figure 3: Fan features including timer, silent operation, and 6 speeds.
5.2 WiFi אַפּ קאָנטראָל
For advanced control and smart home integration, download the 'Create' app (or compatible smart home app like Tuya Smart) on your mobile device. Follow the in-app instructions to pair your fan. This allows control from your smartphone, including scheduling and remote access.
5.3 Summer/Winter Function
דער ווענטילאַטאָר פֿאַרמאָגט אַן אומקערלעכן מאָטאָר פֿאַר באַקוועמלעכקייט דאָס גאַנצע יאָר:
- זומער מאָדע: Blades rotate counter-clockwise, pushing cool air downwards to create a refreshing breeze.
- ווינטער מאָדע: Blades rotate clockwise, drawing cool air up and redistributing warm air trapped near the ceiling, helping to warm the room more efficiently.
Figure 4: Summer and Winter mode airflow diagrams.
5.4 ליכט סעטטינגס
The integrated LED light offers three distinct color temperatures to suit your preference and environment:
- 2700K: Warm White, ideal for a cozy and relaxing atmosphere.
- 3300K: Neutral White, suitable for general illumination.
- 4000K: Cool White, best for tasks requiring bright, focused light.

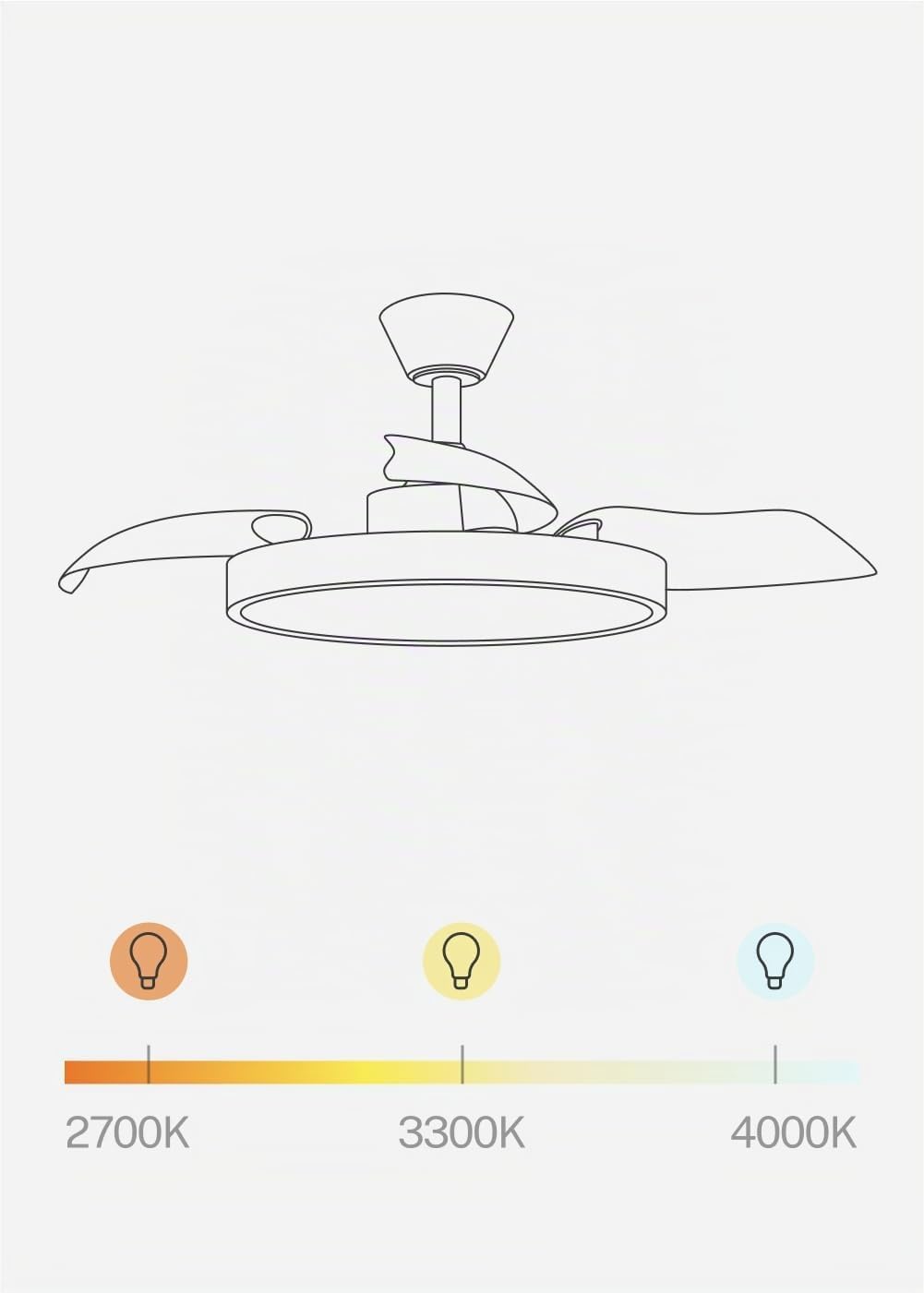

Figure 5: Adjustable light color temperatures.
6. וישאַלט
רעגולערע אויפהאלטונג גאראנטירט אפטימאלע פאָרשטעלונג און לענגלעבעדיקייט פון אייער סופיט ווענטילאַטאָר.
- רייניקונג: שטויב אָפּ די ווענטילאַטאָר בלעטער און מאָטאָר הויזינג פּעריִאָדיש מיט אַ ווייכן, דamp cloth. Do not use abrasive cleaners or solvents. Ensure the fan is turned off and power is disconnected before cleaning.
- בלייד דורכקוק: Check the retractable blades for any signs of damage or imbalance.
- טייטן פאַסטענערס: Periodically check and tighten all screws and fasteners on the mounting bracket and fan assembly.
7. טראָובלעשאָאָטינג
| פּראָבלעם | מעגלעך סיבה | לייזונג |
|---|---|---|
| פאָכער טוט נישט אָנהייבן | No power; Loose wiring; Remote battery dead | Check circuit breaker; Verify wiring connections; Replace remote batteries. |
| ליכט טוט נישט אַרבעטן | No power; Loose wiring; LED module fault | Check power; Verify wiring; Contact support if LED module is faulty. |
| פאן װאבלט זיך | Loose mounting; Unbalanced blades | Ensure mounting bracket is secure; Check all blade screws; Use a balancing kit if necessary. |
| רימאָוט נישט ריספּאַנדינג | טויטע באַטעריעס; ווייַטקאָנטראָל נישט געפּאָרט | Replace batteries; Refer to pairing instructions in the Assembly Guide. |
| WiFi קאָנעקטיוויטי פּראָבלעמען | Incorrect network; App issues; Router distance | Ensure 2.4GHz WiFi; Re-pair with app; Move router closer or use extender. |
If you encounter issues not listed here, or if solutions do not resolve the problem, please contact customer support.
8. ספּעסאַפאַקיישאַנז
Figure 6: Recommended room size for fan operation.
| שטריך | דעטאַל |
|---|---|
| סאָרט | CREATE |
| מאָדעל נאָמען | WIND CLEAR STUDIO M |
| מאָדעל נומער | 194916_500603 |
| קאָליר | Black and Dark Wood |
| מאַטעריאַל | Plastic, Wood (Lampשאָטן) |
| גרייס | Ø108 סענטימעטער |
| וואָסtage | 40 וואטס |
| Voltage | 240 וואלטס |
| ציבעלע טיפּ | געפירט |
| Light Color Temperatures | 2700K, 3300K, 4000K |
| קאָנטראָל מעטאָד | Remote Control, Application (WiFi) |
| קאַנעקטיוויטי פּראָטאָקאָל | ווי-פי |
| פֿעיִקייטן | 6 Speeds, Retractable Blades, Summer/Winter Function, Programmable Timer (1-4h) |
| ייַנמאָנטירונג טיפּ | סטעליע בארג |
| דרינענדיק / דרויסנדיק נוצן | דרינענדיק |
| אַסעמבלי פארלאנגט | יא |
| לאַנד פון אָריגין | ספּאַין |
9. וואָראַנטי און שטיצן
Your CREATE WIND CLEAR STUDIO M ceiling fan is covered by a manufacturer's warranty. Please refer to the warranty card included in your package for specific terms and conditions.
For technical assistance, troubleshooting, or warranty claims, please contact CREATE customer support through their official webזייטל אדער די קאָנטאַקט אינפֿאָרמאַציע וואָס איז צוגעשטעלט אין אייער פּראָדוקט דאָקומענטאַציע.
Please have your model number (194916_500603) and purchase date ready when contacting support.
