1. הקדמה
Thank you for choosing the atomberg Ikano 1200mm BLDC Ceiling Fan. This fan is designed for energy efficiency and high air delivery, featuring a remote control and LED indicators. Please read this manual carefully before installation and operation to ensure safe and optimal performance.

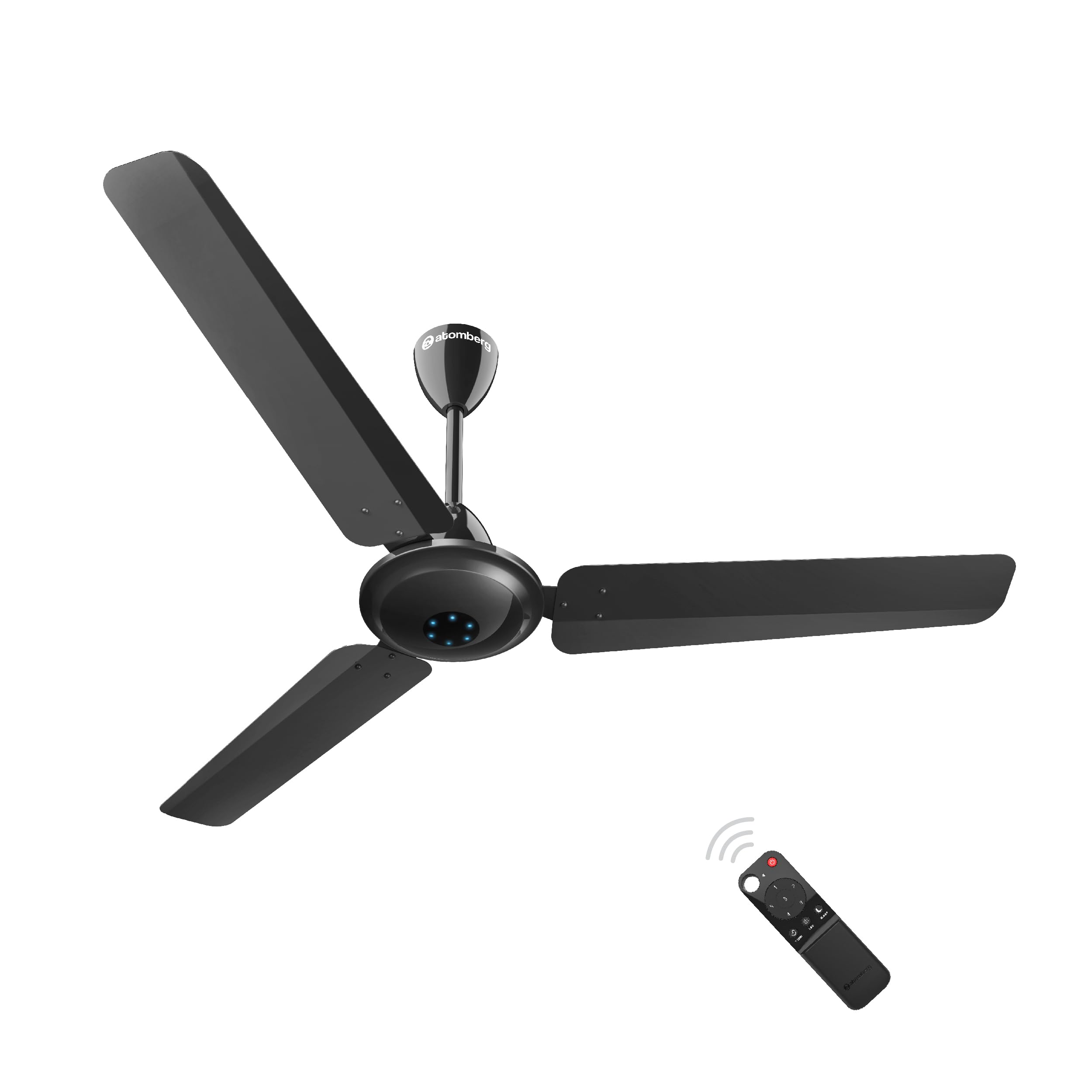

Figure 1: atomberg Ikano 1200mm BLDC Ceiling Fan (Gloss Black)
Figure 2: BLDC Motor with ATOMsense Algorithm
2. זיכערקייַט אינפֿאָרמאַציע
Always follow basic safety precautions when installing, operating, and maintaining electrical appliances to reduce the risk of fire, electric shock, and personal injury.
- פאַרזיכערן די מאַכט צושטעלן איז דיסקאַנעקטיד איידער ינסטאַלירונג אָדער וישאַלט.
- די אינסטאַלאַציע מוז דורכגעפירט ווערן דורך אַ קוואַליפֿיצירטן עלעקטריקער לויט די לאָקאַלע וויירינג רעגולאַציעס.
- Mount the fan securely to a ceiling joist or a structure capable of supporting the fan's weight.
- Ensure fan blades are at least 2.3 meters (7.5 feet) from the floor and 0.5 meters (1.6 feet) from any wall or obstruction.
- שטעקט נישט אריין קיין אביעקטן אין דעם וועג פון די דרייענדיקע בליידז.
- האַלט קינדער אַוועק פֿון דעם ווענטילאַטאָר בעתן באַנוץ.
3. פּעקל אינהאַלט
באַשטעטיקן אַז אַלע קאָמפּאָנענטן זענען פאַראַן איידער איר הייבט אָן די אינסטאַלאַציע:
- 1 בלייד שטעלן
- 1 ווייַט קאָנטראָל
- 1 Motor box
- 2 Canopies
- 1 Downrod
- 1 Shackle kit
- וואָראַנטי קאָרט
4. סעטאַפּ און ייַנמאָנטירונג
Professional installation is recommended for the atomberg Ikano ceiling fan. You can arrange for doorstep installation through Urban Company or directly via Atomberg customer support.
Figure 3: Easy Installation Options
אינסטאַלאַציע טריט (איבערview):
- מאַונטינג בראַקאַץ ינסטאַלירונג: Secure the mounting bracket to the ceiling structure.
- Downrod and Motor Assembly: Attach the downrod to the motor and route electrical wires.
- וויירינג: Connect the fan's electrical wires to the household wiring. Ensure correct polarity.
- ינסטאַלירונג פון כופּע: Slide the canopies up to cover the wiring and mounting bracket.
- בלייד אַטאַטשמאַנט: זיכער באַפעסטיקט די ווענטילאַטאָר בליידז צו די מאָטאָר האָוסינג.
- מאַכט אויף: Restore power and test fan operation.
For detailed instructions, please refer to the installation guide provided in the fan packaging or contact Atomberg customer support.
5. אַפּערייטינג ינסטרוקטיאָנס
The atomberg Ikano fan is operated using the included Smart IR Remote. The remote allows control from up to 20 feet without pairing.
Figure 4: Smart IR Remote Control
רימאָוט קאָנטראָל פאַנגקשאַנז:
- מאַכט אויף / אַוועק: Press the red power button to turn the fan on or off.
- גיכקייַט קאָנטראָל: Use buttons 1-5 to adjust fan speed. The fan has 6 speed levels.
- בוסט מאָדע: Activates maximum speed for quick cooling.
- טיימער מאָדע: Set the fan to turn off automatically after a specified duration.
- שלאָפן מאָדע: Gradually decreases fan speed every two hours for comfortable sleep.
- LED לייץ: Controls the integrated LED indicators.
The fan maintains consistent speed even during voltage fluctuations between 165V-285V.
Figure 5: Power Consumption by Speed
6. וישאַלט
Regular maintenance ensures the longevity and efficient operation of your atomberg Ikano fan.
- רייניקונג: שטויב אָפּ די ווענטילאַטאָר בלעטער און מאָטאָר הויזינג רעגולער מיט אַ ווייכן, דamp שטאָף. דו זאלסט נישט נוצן אַברייסיוו קלינערז אָדער סאָלוואַנץ.
- בלייד דורכקוק: קאָנטראָלירט פּעריִאָדיש אַז אַלע בלייד שרויפן זענען פֿעסט. לויזע בליידס קענען פֿאַראורזאַכן וואָקלען און ראַש.
- מאָטאָר לובריקיישאַן: The BLDC motor is designed for maintenance-free operation and does not require lubrication.
- עלעקטריקאַל קאַנעקשאַנז: Ensure all electrical connections remain secure. If you notice any loose wiring, contact a qualified technician.
שטענדיק אָפּשטעקן די מאַכט צום ווענטילאַטאָר איידער איר דורכפירט יעדע רייניקונג אָדער וישאַלט.
7. טראָובלעשאָאָטינג
זעט די פאלגנדע טאבעלע פאר אלגעמיינע פראבלעמען און זייערע לייזונגען:
| פּראָבלעם | מעגלעך סיבה | לייזונג |
|---|---|---|
| פאָכער טוט נישט אָנהייבן | No power supply; Remote battery low; Loose wiring. | קאָנטראָלירט די קרייז ברעיקער; פאַרבייטן די באַטעריעס פון די ווײַטקאָנטראָל סיסטעם; וועריפיצירט די וויירינג קאַנעקשאַנז. |
| פאן װאבלט זיך | Loose blades or mounting; Unbalanced blades. | Tighten all screws; Ensure blades are balanced (refer to installation guide). |
| רימאָוט נישט ריספּאַנדינג | Remote battery low; Obstruction between remote and fan sensor. | Replace remote batteries; Ensure clear line of sight to fan. |
| פאָכער מאכט ומגעוויינטלעך ראַש | לויזע קאָמפּאָנענטן; מאָטאָר פּראָבלעם. | קאָנטראָלירט און פֿעסטציכט אַלע שרויפֿן; אויב דער ראַש בלייבט, קאָנטאַקטירט קונה שטיצע. |
If the problem persists after attempting these solutions, please contact Atomberg customer support.
8. ספּעסאַפאַקיישאַנז
| שטריך | דעטאַל |
|---|---|
| סאָרט | אַטאָמבערג |
| מאָדעל נאָמען | Ikano |
| קאָליר | גלאָס שוואַרץ |
| עלעקטריק פאַן פּלאַן | Ceiling Fan |
| מאַכט מקור | קאָרדעד עלעקטריק |
| פּראָדוקט דימענשאַנז (ד רענטגענ וו רענטגענ ה) | 42.5D x 28.5W x 21.5H סענטימעטער |
| ספּעציעלע פֿעיִקייטן | LED Light, Timer |
| קאָנטראָללער טיפּ | ווייַט קאָנטראָל |
| נומער פון ספּידז | 6 |
| ראַש מדרגה | 57 דעציבעלן |
| וואָסtage | 28 וואטס |
| נומער פון בלאַדעס | 3 |
| לופט פלאָו קאַפּאַסיטי | 230 Cubic Meters Per Minute |
| ספּיד | 365 רפּם |
| Voltage | 140 Volts (Operating range 165V-285V) |
| מאַטעריאַל טיפּ | אַלומינום |
| בלייד לענג | 48 אינטשעס (1200 מם) |
| פּונקט וואָג | 4 קילאָגראַמס |
Figure 6: Understanding Fan Sweep Size
Figure 7: Energy Efficiency of BLDC Motor
9. וואָראַנטי און שטיצן
וואָראַנטי אינפֿאָרמאַציע:
The atomberg Ikano ceiling fan comes with a standard צוויי-יאָר וואָראַנטיא צוגאב איין יאָר וואָראַנטי can be obtained by registering your purchase on the official Atomberg website, totaling 3 years of onsite warranty.
Figure 8: Warranty and Service Network
קונה שטיצן:
For any queries, technical assistance, or warranty claims, please contact Atomberg customer care:
- בליצפּאָסט: support@atomberg.com
- טעלעפֿאָן: 08448449442
Manufacturer Address: Atomberg Technologies Pvt Ltd, Mind Space Shelters LLP/ Vithai Developers LLP, Gat No. 51-59, Village Bhamboli, Chakan, Pune, Maharashtra-410507.
