V-TUF V5 Pressure Washer User Manual

1. הקדמה

This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your V-TUF V5 Pressure Washer. Please read this manual thoroughly before using the product to ensure proper handling and to prevent injury or damage.

Figure 1: The V-TUF V5 Pressure Washer, a powerful cleaning tool designed for various outdoor tasks.

2. זיכערקייַט אינפֿאָרמאַציע

שטענדיק אָבסערווירן גרונטלעכע זיכערהייט מיטלען ווען איר ניצט עלעקטרישע אַפּאַראַטן צו רעדוצירן דעם ריזיקאָ פון פייער, עלעקטרישן קלאַפּ און פערזענלעכע שאָדן.

2.1 אַלגעמיינע זיכערקייַט כּללים

• לייענען אַלע ינסטראַקשאַנז: מאַכט זיך באַקאַנט מיט די קאָנטראָלס און ריכטיקן באַניץ פון די דרוק וואַשער.
• עלעקטריקאַל זיכערקייַט: Ensure the power supply matches the specifications of the unit (240V). Use a residual current device (RCD) for added protection.
• פערזענלעכע פּראַטעקטיוו עקוויפּמענט (PPE): Always wear appropriate eye protection, hearing protection, and protective footwear.
• האַלט קינדער און חיות אַוועק: Do not allow children or untrained persons to operate the pressure washer.
• Avoid direct spray: Never direct the water jet at people, animals, electrical equipment, or the machine itself.
• סטאַביל ייבערפלאַך: ניצ דעם דרוק-וואשער אויף א סטאַבילער, גלייכער ייבערפלאַך כדי צו פאַרמייַדן איבערקערן.

3. פּראָדוקט איבערview און קאַמפּאָונאַנץ

The V-TUF V5 Pressure Washer comes with several key components designed for effective cleaning.

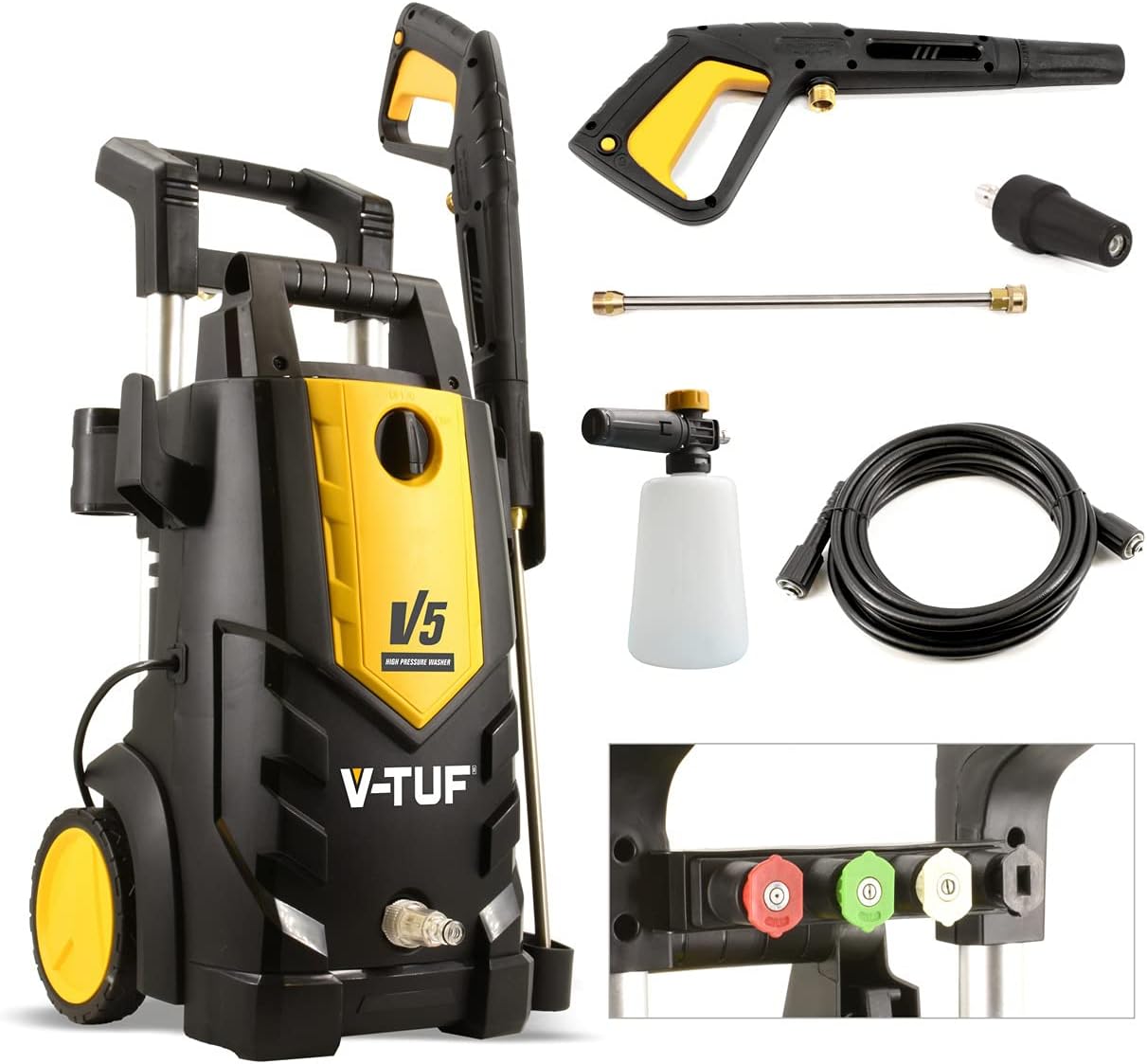

Figure 2: Main unit, spray gun, lance, high-pressure hose, foam gun, and various nozzles included with the V5 Pressure Washer.

3.1 שליסל קאַמפּאָונאַנץ

• הויפּט אַפּאַראַט: Contains the motor, pump, and electrical connections.
• הויך-דרוק האָסע: פֿאַרבינדט די הויפּט אַפּאַראַט צום שפּריץ־פּיסטאָל.


  Figure 3: The high-pressure hose, essential for delivering pressurized water to the spray gun.

• Spray Gun and Lance: Used to direct the high-pressure water jet.


  Figure 4: The spray gun and lance, providing control over the water flow and direction.

• נעזל: Different nozzles provide various spray patterns for different cleaning tasks.


  Figure 5: A set of color-coded nozzles, each designed for a specific spray pattern and intensity.
• Foam Gun: For applying detergent or cleaning solutions.


  Figure 6: The foam gun attachment, ideal for applying cleaning solutions evenly.

4. סעטאַפּ און אַסעמבלי

Follow these steps to correctly set up your V-TUF V5 Pressure Washer before first use.

1. אַנפּאַק: קערפאַלי באַזייַטיקן אַלע קאַמפּאָונאַנץ פון די פּאַקקאַגינג.
2. צוטשעפּען הענטלעך: Securely attach any handles or wheels if they are not pre-assembled.
3. פֿאַרבינדן הויך-דרוק שלאַנג: Connect one end of the high-pressure hose to the outlet on the pressure washer unit and the other end to the spray gun. Ensure connections are tight to prevent leaks.
4. פאַרבינדן וואַסער צושטעלן: Connect a garden hose (not supplied) to the water inlet on the pressure washer. Ensure the water supply is clean and free of debris. The water supply must provide sufficient flow and pressure.
5. אויסקלייַבן נעזל: Choose the appropriate nozzle for your cleaning task and attach it to the end of the lance.
6. מאַכט קשר: Plug the power cord into a grounded 240V electrical outlet. Ensure the outlet is protected by an RCD.

5. אַפּערייטינג ינסטרוקטיאָנס

Proper operation ensures efficient cleaning and extends the life of your pressure washer.

5.1 אנפאנגען דעם דרוק-וואשער

1. אײַנשטעלן וואַסער צושטעל: Fully open the water tap to allow water to flow through the pressure washer and hose, expelling any air.
2. רייניקונג לופט: Squeeze the trigger on the spray gun until a steady stream of water emerges, indicating all air has been purged from the system.
3. קער אויף מאַכט: Switch the pressure washer to the "ON" position. The motor will start, and the pump will build pressure.
4. אָנהייבן רייניקונג: Direct the spray gun at the surface to be cleaned, maintaining a safe distance. Adjust the distance and nozzle type for optimal cleaning without damaging the surface.

Figure 7: The V-TUF V5 Pressure Washer actively cleaning a paved surface, demonstrating its powerful water jet.

5.2 Using Detergents (with Foam Gun)

1. Fill the foam gun reservoir with appropriate pressure washer detergent.
2. Attach the foam gun to the spray gun lance.
3. Apply detergent to the surface. Allow it to soak for a few minutes (refer to detergent instructions).
4. Remove the foam gun and re-attach a suitable nozzle for rinsing.
5. שווענקען די ייבערפלאַך ונ דורך מיט ריין וואַסער.

5.3 פאַרמאַכן אַראָפּ

1. קער אַוועק מאַכט: Switch the pressure washer to the "OFF" position.
2. אויסלעשן די וואַסער צושטעל: פאַרמאַכן די וואַסער צאַפּן.
3. פֿאַרלייכטערן דרוק: Squeeze the trigger on the spray gun to release any remaining pressure in the system. This is crucial for safety and to prevent damage to the pump.
4. דיסקאַנעקט: אָפּשטעקן דעם הויך-דרוק שלאַנג און וואַסער צושטעל שלאַנג.

6. וישאַלט און סטאָרידזש

Regular maintenance ensures optimal performance and extends the lifespan of your V-TUF V5 Pressure Washer.

6.1 נאָך יעדן באַנוץ

• ריין נאַזאַלז: Remove any debris from the nozzle openings.
• דריין וואסער: Ensure all water is drained from the pump, hoses, and accessories to prevent freezing in cold weather. Run the pump for a few seconds after disconnecting the water supply to clear residual water.
• ריינע איינהייט: ווישן אַראָפּ די יקסטיריער פון די אַפּאַראַט מיט אַדamp שטאָף.

6.2 סטאָרידזש

• קראָם די דרוק וואַשער אין אַ טרוקן, פראָסט-פֿרייַ סוויווע.
• דרייט דעם הויך-דרוק שלאַנג און עלעקטרישע שנור אָרדנטלעך אויף.
• Store accessories in their designated holders on the unit or in a separate container.

7. טראָובלעשאָאָטינג

די סעקציע באהאנדלט אלגעמיינע פראבלעמען וואס איר קענט באגעגענען מיט אייער דרוק-וואשער.

8. ספּעסאַפאַקיישאַנז

Technical specifications for the V-TUF V5 Pressure Washer.

9. וואָראַנטי און שטיצן

For warranty information, please refer to the documentation included with your purchase or visit the official V-TUF webזייטל. האַלט דיין קויפן באַווייַז פֿאַר וואָראַנטי קליימז.

For technical support, spare parts, or service inquiries, please contact V-TUF customer service or an authorized service center. Contact details are typically available on the manufacturer's webפּלאַץ אָדער אין די פּראָדוקט פּאַקקאַגינג.
