1. הקדמה
This manual provides detailed instructions for the installation, operation, and maintenance of your Excalibur X280.4 MOSFET 4-Channel Car Amplifier. Designed for automotive audio systems, this amplifier delivers powerful and stable performance. Please read this manual thoroughly before attempting installation or operation to ensure proper use and to prevent damage.
פיגורע 1: שפּיץ view of the Excalibur X280.4 ampלײַכטער, ווײַזןasing its sleek black design with silver stripes and model number.
Key features of the Excalibur X280.4 ampליפיער כולל:
- 4-channel MOSFET design for stable power delivery.
- Maximum output power of 1120 Watts (4 x 280 W).
- RMS power of 200 Watts (4 x 50 W).
- Bridgable to 2 channels for higher power output.
- Wide frequency response from 10 Hz to 25,000 Hz.
- 2 Ohm stable operation.
- Adjustable low-pass and high-pass filters.
- Adjustable input sensitivity (150 mV - 8 V).
- Protection against overheating, overload, and short circuits.
2. זיכערקייַט אינפֿאָרמאַציע
שטענדיק אָבסערווירן די פאלגענדע זיכערהייט מיטלען צו פאַרמייַדן שאָדן אָדער שעדיקן צו די ampליפֿער אָדער פֿאָרמיטל:
- פאַכמאַן ינסטאַלירונג רעקאַמענדיד: Installation of car audio equipment can be complex. If you are unsure about any part of the installation process, seek assistance from a qualified professional.
- מאַכט צושטעלן: Ensure the vehicle's battery is disconnected before making any power connections to the amplifier. Incorrect wiring can cause severe damage or fire.
- וויירינג: Use appropriate gauge wiring for power, ground, and speaker connections as specified in this manual. Ensure all connections are secure and insulated to prevent short circuits.
- מאָונטינג: בארג די amplifier securely in a location that allows for adequate ventilation and is protected from moisture and excessive heat. Avoid mounting in areas that obstruct vehicle operation or safety features.
- באַנד לעוועלס: פארלענגערטע אויסשטעלונג צו הויכע קול לעוועלס קען שאפן געהער שאדן. שטעלט אפ דעם קול צו א באקוועמען לעוועל.
- ווענטילאַטיאָן: דו זאלסט נישט פאַרשפּאַרן די amplifier's cooling fins or vents. Adequate airflow is crucial for preventing overheating.
3. סעטאַפּ און ייַנמאָנטירונג
געהעריקע אינסטאַלאַציע איז קריטיש פֿאַר אָפּטימאַלער פאָרשטעלונג און לאַנגלעבעדיקייט פון אייער amplifier. Follow these steps carefully.
3.1. מאָנטירן די Ampליפער
The Excalibur X280.4 is designed for surface mounting. Choose a location that is:
- טרוקן און פריי פון נעץ.
- גוט ווענטילירט צו דערמעגלעכן היץ דיסיפּיישאַן.
- זיכער און באַשיצט פון גשמיותן שאָדן.
- צוטריטלעך פֿאַר וויירינג און אַדזשאַסטמאַנץ.
ויסמיידן מאַונטינג די amplifier directly on carpet or in enclosed spaces without airflow. Use the provided mounting hardware to secure the amplifier firmly to a solid surface in your vehicle.
3.2. וויירינג קאַנעקשאַנז
Before making any connections, disconnect the negative terminal of your vehicle's battery to prevent electrical shorts.

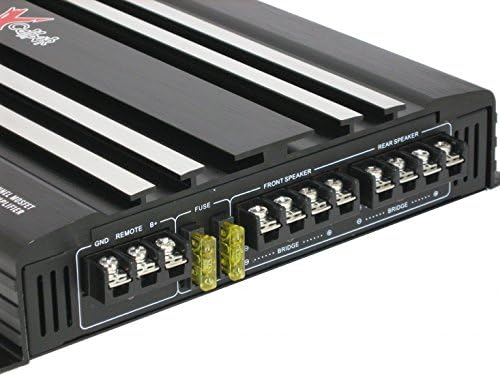

פיגורע 2: דערציען view of the Excalibur X280.4 amplifier, showing power, ground, remote, fuse, and speaker output terminals.
3.2.1. מאַכט קאַנעקשאַנז
- B+ (12V Power): Connect a heavy-gauge power cable (e.g., 8 AWG or thicker, depending on cable length and power requirements) directly from the positive terminal of the vehicle's battery to the B+ terminal on the amplifier. Install an in-line fuse holder with an appropriate fuse (not supplied) as close to the battery as possible.
- GND (ערד): פֿאַרבינדט אַ דיקן גראַונד קאַבל פֿון דער זעלבער גרייס ווי דער מאַכט קאַבל פֿון דעם GND וואָקזאַל אויף דעם amplifier to a clean, unpainted metal surface of the vehicle's chassis. Ensure a good electrical connection by scraping away any paint or rust.
- REMOTE (Remote Turn-On): Connect a smaller gauge wire (e.g., 18 AWG) from the REM terminal on the amplifier to the remote turn-on output of your head unit. This wire signals the ampליפיער צו דרייען אויף און אויס מיט אייער הויפט יוניט.
3.2.2. רעדנער קאַנעקשאַנז
Connect your speakers to the designated speaker output terminals. The amplifier supports both stereo and bridged configurations.
- סטערעאָ מאָדע: Connect each speaker to its respective positive (+) and negative (-) terminals for Front Speaker and Rear Speaker outputs. Ensure correct polarity. The amplifier is 2 Ohm stable.
- בריקעד מאָדע: For higher power output to subwoofers or single speakers, the amplifier can be bridged. Connect the speaker's positive (+) terminal to the right channel's positive (+) output and the speaker's negative (-) terminal to the left channel's negative (-) output for each bridged pair (e.g., Front L-R Bridge, Rear L-R Bridge). Refer to the markings on the amplifier. The minimum impedance for bridged operation is 4 Ohms.
3.2.3. אַודיאָ ינפּוט קאַנעקשאַנז
Connect the RCA output cables from your head unit to the LINE IN inputs on the amplifier. Ensure the left (L) and right (R) channels are connected correctly for both front and rear inputs.
4. אַפּערייטינג ינסטרוקטיאָנס
Once all connections are made and verified, reconnect the vehicle's battery. Turn on your head unit to activate the ampליפער.
פיגורע 3: פראָנט view of the Excalibur X280.4 amplifier, displaying gain controls, crossover switches, and RCA input/output jacks.
4.1. ערשטע אויפשטעל און אַדזשאַסטמאַנץ
- Gain Control (Input Sensitivity): דעם קאָנטראָל שוועבעלעך די ampליפייער'ס אינפוט סענסיטיוויטי צו די אויטפוט באַנדtage of your head unit. Start with the gain control set to minimum (Min). Play a familiar piece of music at a moderate volume on your head unit (around 75% of max volume). Slowly increase the amplifier's gain control until you hear slight distortion, then back it off slightly until the sound is clear. The adjustable range is 150 mV to 8 V.
- Crossover Settings (HPF/LPF/FULL): די amplifier features adjustable high-pass (HPF) and low-pass (LPF) filters for each channel pair (Front and Rear).
- פול: Full range audio output. Use for speakers that reproduce the entire frequency spectrum.
- HPF (הויך-פּאַס פילטער): Allows frequencies above the set point to pass through. Useful for protecting smaller speakers from low bass frequencies. Adjustable from 120 Hz to 3 kHz for Front, and 50 Hz to 250 Hz for Rear.
- LPF (נידעריק-פּאַס פילטער): Allows frequencies below the set point to pass through. Essential for subwoofers to reproduce only bass frequencies. Adjustable from 50 Hz to 250 Hz for Rear.
4.2. סטאַטוס ינדיקאַטאָרס
- מאַכט געפֿירט: יללומאַנייץ ווען די ampדער לייפיער איז אנגעצינדן און ארבעט נאָרמאַל.
- PROTECTION LED: Illuminates if the amplifier detects a fault condition (e.g., overheating, short circuit, overload). If this LED lights up, turn off your audio system immediately and troubleshoot the issue.
5. וישאַלט
רעגולערע אויפהאלטונג זיכערט די לאנגעוויטי און אפטימאלע פאָרשטעלונג פון אייער ampליפער.
- רייניקונג: רייניקן פּעריִאָדיש די אויסערלעכע זייט פון די amplifier with a soft, dry cloth. Do not use harsh chemicals or abrasive cleaners. Ensure the cooling fins are free from dust and debris to maintain proper heat dissipation.
- פֿאַרבינדונגען: Occasionally check all power, ground, remote, and speaker connections to ensure they are secure and free from corrosion. Loose connections can lead to poor performance or damage.
- Fuse Replacement: אויב די amplifier's internal fuse blows, replace it only with a fuse of the exact same type and rating. Using an incorrect fuse can cause serious damage to the amplifier or vehicle's electrical system. The amplifier uses standard automotive blade fuses, typically located near the power input terminals.
6. טראָובלעשאָאָטינג
אויב איר דערפאַרונג פּראָבלעמס מיט דיין amplifier, refer to the following troubleshooting guide before contacting customer support.
| פּראָבלעם | מעגלעך סיבה | לייזונג |
|---|---|---|
| קיין מאַכט (POWER LED אויסגעלאָשן) | Blown fuse (in-line or internal) Loose power/ground/remote connection קיין ווײַט־אײַנשאַלט־סיגנאַל נישט | Check and replace fuses. Ensure all power, ground, and remote wires are securely connected. Verify head unit's remote output. |
| שוץ געפירט אויף | אָוווערכיטינג רעדנער קורץ קרייַז רעדנער אימפּעדאַנס צו נידעריק DC פאָטאָ | לאָזן amplifier to cool. Check speaker wiring for shorts. Verify speaker impedance meets amplifier requirements (2 Ohm stereo, 4 Ohm bridged). Consult a professional for DC offset. |
| קיין געזונט | RCA input cables disconnected/damaged Speaker wires disconnected/damaged געווינס געשטעלט צו נידעריג Head unit output issue | Check RCA connections. Verify speaker wiring. Adjust gain control. Test head unit with another ampליפערז אָדער כעדפאָונז. |
| פאַרקרימט סאָונד | געווינס איז צו הויך געשטעלט אומרעכטע קראָסאָוווער סעטטינגס געשעדיגטע רעדנערס נעבעך ערד קשר | Reduce gain. Adjust HPF/LPF settings. Test speakers. Ensure ground connection is clean and secure. |
| Amplifier gets hot | ינאַדאַקוואַט ווענאַליישאַן רעדנער אימפּעדאַנס צו נידעריק געווינס איז צו הויך געשטעלט | זיכער מאַכן אַז די לופט־פֿלוס איז ריכטיק אַרום דעם amplifier. Verify speaker impedance. Reduce gain. |
7. ספּעסאַפאַקיישאַנז
Technical specifications for the Excalibur X280.4 MOSFET 4-Channel Car Ampלייבער:
| שטריך | באַשרייַבונג |
|---|---|
| מאָדעל נומער | X280.4 |
| טשאַנאַלז | 4 |
| Ampליפיער קלאַס | MOSFET |
| מאַקסימום רעזולטאַט מאַכט | 1120 Watts (4 x 280 W) |
| רמס רעזולטאַט מאַכט | 200 Watts (4 x 50 W) |
| Bridged Output Power (Max) | 2 רענטגענ 560 וואטס |
| Bridged Output Power (RMS) | 2 רענטגענ 160 וואטס |
| אָפטקייַט ענטפער | 10 - 25,000 Hz (+-2dB) |
| אַרייַנשרייַב סענסיטיוויטי | 150 mV - 8 V |
| סיגנאַל-צו-ראַש פאַרהעלטעניש (S/N) | > 92 דב |
| מינימום ימפּידאַנס | 2 אָום סטאַביל |
| נידעריק-פּאַס פילטער (LPF) | Adjustable (50 Hz - 250 Hz) |
| הויך-פּאַס פילטער (HPF) | Adjustable (120 Hz - 3 kHz) |
| מאַונטינג טיפּ | ייבערפלאַך בארג |
| דימענשאַנז (ב x ה x ד) | 225 X 48 X 340 מם |
| וואָג | 1.6 קג |
| שוץ פֿעיִקייטן | Overheating, Overload, Short Circuit |
8. וואָראַנטי אינפֿאָרמאַציע
Specific warranty details for the Excalibur X280.4 amplifier are not provided in this document. Please refer to the warranty card included with your product packaging or visit the official Excalibur webזייטל פֿאַר פולשטענדיקע וואָראַנטי טערמינען און באדינגונגען.
9. קונה שטיצן
For technical assistance, service, or further inquiries regarding your Excalibur X280.4 amplifier, please consult the contact information provided on the product packaging or visit the official Excalibur brand webזייטל פֿאַר קונה שטיצע רעסורסן.
